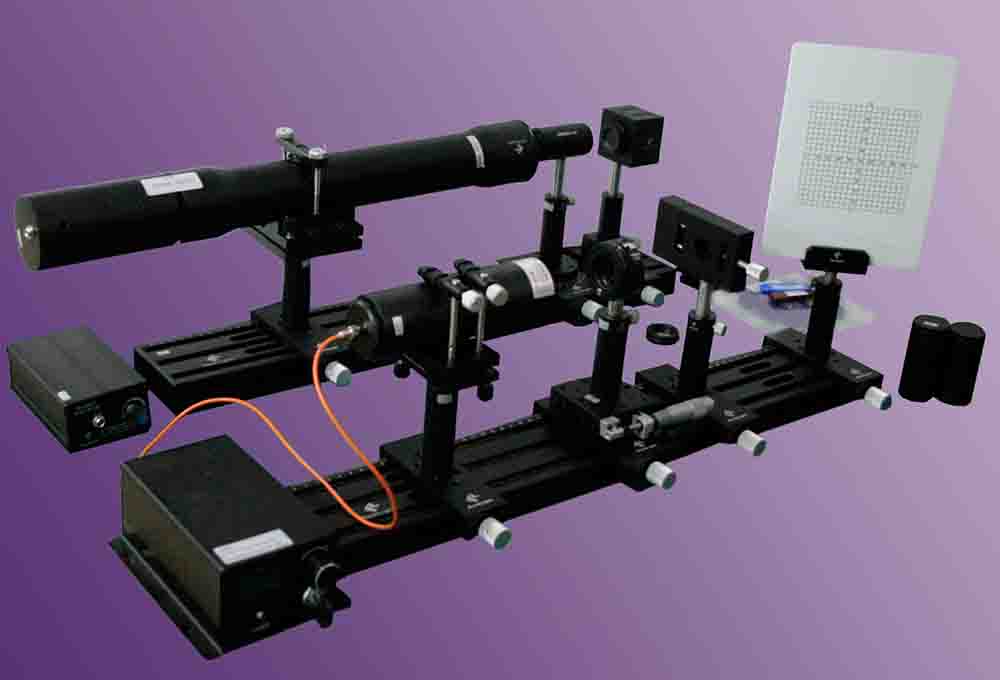

RLE-ME01 光學系統像差、傳遞函數、焦距測量綜合實驗

RLE-ME01

產品型號：RLE-ME01
產品說明：

價格(NTD)：$0

產品說明

設備參數

1. 光源組件：
光纖耦合激光器：650nm，P>1.5mW，單模光纖，芯徑4μm，TEM00，3mmPVC光纖保護套，光纖接頭FC/PC，光纖長度100cm。
2. 平行光管組件：
光源：白光/三色LED，P>1W，亮度連續可調；
平行光管：內部裝配雙膠合透鏡，f=400mm，通光口徑Φ50mm，光潔度IV級透鏡，採用Φ25mm光學元件平行光管專用鏡座，外徑55mm，毛玻璃Φ20mm可卸，D/F=1:8；星點孔：Φ15μm，精度±0.5μm；
朗奇光柵：外形63.5×31.8mm，5～80 LP/mm，負片；
狹縫：外形Ф25，20μm×20mm，負片；
十字縫：外形Φ25mm，縫寬0.05，縫長22，厚度：0.1；負片；
多縫板：外形Φ25mm，四種線對間距：2mm，4mm，10mm，15mm，符合JB/T 9328-1999標準玻羅板，負片。
3. 光學組件：變焦成像鏡頭：f=4mm～12mm，F1.6；待測鏡片一批：Φ25mm～40mm（包含正透鏡和負透鏡）。
4. 探測器組件：CMOS相機：分辨率1280×1024，量化深度10bit，像素大小5.2μm×5.2μm，USB2.0接口。
5. 像差鏡頭組件：
場曲鏡頭：通光口徑為Φ23mm，外徑Φ36mm，長度80.5mm，f=71.6mm，光潔度IV級， K9材料，鍍寬帶增透400nm～700nm；
球差鏡頭：通光口徑為Φ23mm，f=100mm，光潔度IV級，K9材料，鍍寬帶增透400nm～700nm，整體厚度為：23.8mm，光闌可調；
彗差鏡頭：通光口徑為Φ23mm，外徑Φ36mm，L=68mm，f=90mm，光潔度IV級，K9材料，鍍寬帶增透400nm～700nm；
像散鏡頭：通光口徑為Φ18mm，外徑Φ36mm，L=75.3mm，f=55.6mm，光潔度IV級，K9材料，鍍寬帶增透400nm～700nm。
6. 刀口儀組件：尺寸L×W=95mm×55mm，行程L=30mm，允許焦點大小<Φ12mm，微調分辨率0.01mm。
7. 機械組件：
精密光學導軌：L×W=1200mm×90mm，配套滑塊、一維移動滑塊、調節支座、支桿；
高精度調節鏡架：穩定性<2′；側推平移台：65×65mm檯面，一維側推，行程±12.5mm，讀數精度0.01mm。
8. 光纖准直鏡：通光孔徑Φ30mm，接口FC/PC，用於光纖耦合激光器的光束准直。
9. 軟件組件：像差計算仿真軟件，三維計算結果演示，傳遞函數測量模塊，圖像採集，USB2.0軟件鎖。
10. 實驗手冊及保修卡。

實驗原理

本頁規格內容為整理資訊，實際產品規格請以原廠最新公告為準。
