光束整形器介紹

光束整形器是一種衍射光學元件，用於將高斯（TEM00）入射雷射光束轉換成圓形，長方形，正方形，線形。雷射整形器產生的平頂光斑常用於雷射加工，可以防止特定區域過度曝光或曝光不足。

雷射光束整形器的典型應用包括：雷射加工，如雷射鑽孔、雷射劃線、雷射銲接、雷射切割、雷射退火，太陽能電池表面處理，Photodiode Sensitivity。

變成方形的光斑有兩種方法:

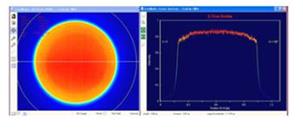

方式一: 經過Fiber變成圓形之後再後加上Beam Shaper DOE塑形成方形
Beam Shaper DOE

方式二: 用方型的Fiber直接變成方形

方形光纖用於多種應用，包括：天文學、雷射加工、Photodiode Sensitivity。

下面的例子說明了這些光纖相對於傳統圓芯光纖的優勢。

方形光纖的定義特徵是它在纖芯區域產生具有均勻強度的光束，而不是通常使用圓形光纖觀察到的高斯光束。這是因為纖芯的形狀在光通過光纖傳播時促進了模式混合，從而導致輸出光束中空間模式的均勻分佈。

方芯光纖非常適用於雷射加工等應用，在這些應用中，無需光束整形光學器件或遮罩或成像，即可創建銳角和邊緣切割，其中方形光束輪廓更適合矩形 CCD 陣列的形狀。

方形Fiber實際案例:
針對Photo diode的尺寸大小, 提供均勻光給Photo diode, 使其量測響應度.

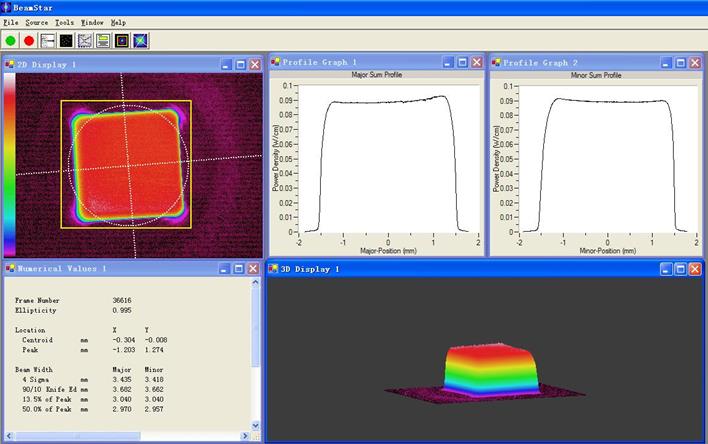

在1公分的距離下, 量測到的光斑大小:
