VCSEL功率測量解決方案

垂直共振腔面射雷射（VCSEL）是一種半導體雷射二極管。與邊發射雷射二極管不同，VCSEL向上發射，因此可以很容易地封裝成在單個芯片上包含數百個發射器的發射器陣列。

VCSEL的其他特性：

VCSEL最初用於電信行業，如今已廣泛用作傳感應用中的光源。低功耗（mW）應用包括臉部和手勢識別，proximity sensors和AR displays。高功率（W）應用包括機器人，無人機和自動駕駛汽車。這些新應用需依靠電池運行，並且需要將功耗降至最低。因此，VCSEL功率，光束分佈等至關重要。VCSEL通常與被動元件或掃描光學器件搭配產生非常寬的光束。此外，VCSEL通常以脈衝模式使用。這些因素使VCSEL測試和測量成為一項艱鉅的任務。

功率測量
波長范圍：650nm-1080nm，1550nm
功率範圍：mW至W

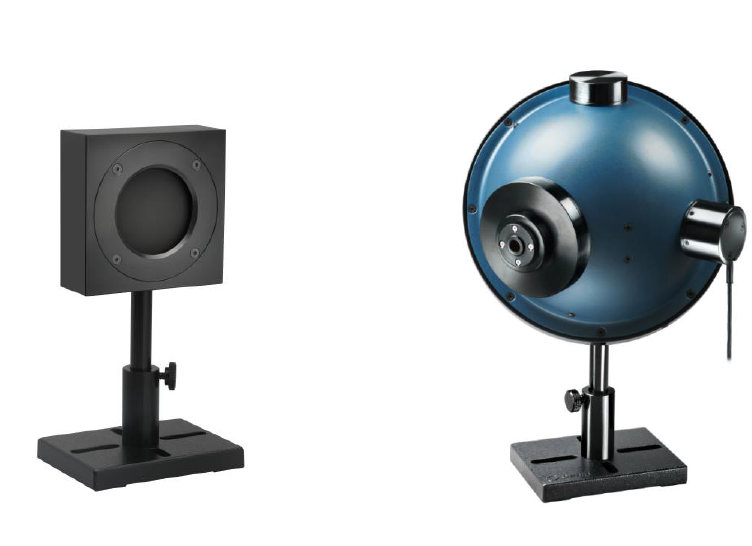

積分球用於大角度光源。提供用於±40°，±60°和±85°光束角的輸入端轉接。連接到球體的是經過校準的光電二極管檢測器用於測量光功率。積分球上的其他端口用於連接其他儀器，例如光譜儀和快速PD，以同時進行多種類型的測量。功率傳感器的功率範圍從<1μW到30W。

對於100mW以上的功率水平，也可以使用熱感式感測器。熱感式感測器比積分球形態更緊湊，更易於使用。由於它們以吸收雷射輻射並將其轉化為熱量的原理運行，因此帶有新型LP2塗層的Ophir傳感器對入射角的靈敏度非常低，因此非常適合測量發散雷射的功率。

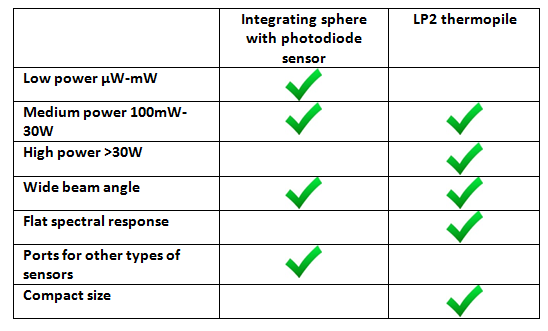

列表1: 列出了熱感式和積分球功率測量之間的比較。

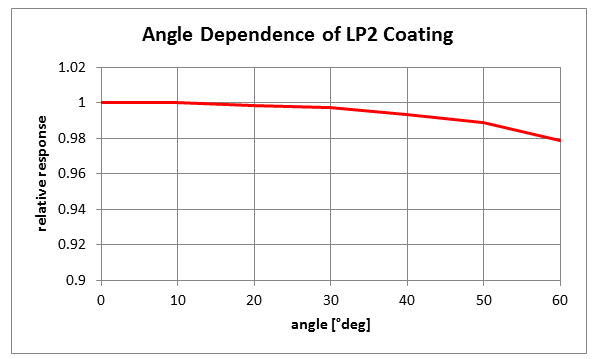

圖2: LP2塗層對於角度響應差異
