PICAlign™ 多通道主動對準架構
PICAlign™ 多通道主動對準架構
- 革命性的主動對準解決方案，專為克服高產量 Co-Packaged Optics（CPO）生產製造所面臨的挑戰而設計。
- 透過整合高速運動控制、同步資料擷取技術與先進對準演算法，可對多通道陣列執行精密且快速的主動對準。
- 可在 1 秒內將對準結果達到接近全域最佳值（約 0.2 dB 以內）。
- 可同時監控元件所有通道的光學訊號，而不僅限於外部迴路（outer loopback）通道。
- 具備自訂目標函數（Custom Objective Function），可設定對準條件與功率門檻，針對關鍵通道進行最佳化，例如保偏光纖（PM Fiber）的耦合對準。
- 支援長時間連續量產運作，可靠度達 MTBF 超過 30,000 小時。
- 此技術由 Aerotech 與 Santec Corporation 及 SENKO Advanced Components 共同開發，目前已申請相關專利。
多通道主動對準：光電產業的關鍵瓶頸
現代光電元件對位置與角度的偏斜極為敏感。僅僅幾微米的位移或幾分之幾度的角度偏差，就會帶來顯著的插入損失，進而降低訊號品質與產品良率。傳統的主動對準方法是專為「單通道元件」所設計，當通道數量增加時，極難擴充與維護。PICAlign透過「同時測量所有通道的功率層級」，能夠在多維度的搜尋空間中實現快速且多通道的優化，一舉打破這些挑戰。
PICAlign：聯合開發的專用解決方案
PICAlign（申請專利中）由 Aerotech、Santec 與 SENKO 跨界合作開發，結合了三家公司在精密運動控制、光學測試儀器及光纖互連技術上的專業優勢。這項夥伴關係催生出專為多通道光學陣列量身打造的對準架構與演算法。透過將精密運動控制、光學量測與先進軟體演算法緊密整合，PICAlign 不僅大幅提升了光學耦合效率，更顯著加快了對準效能。
多通道元件主動對準的整合式架構

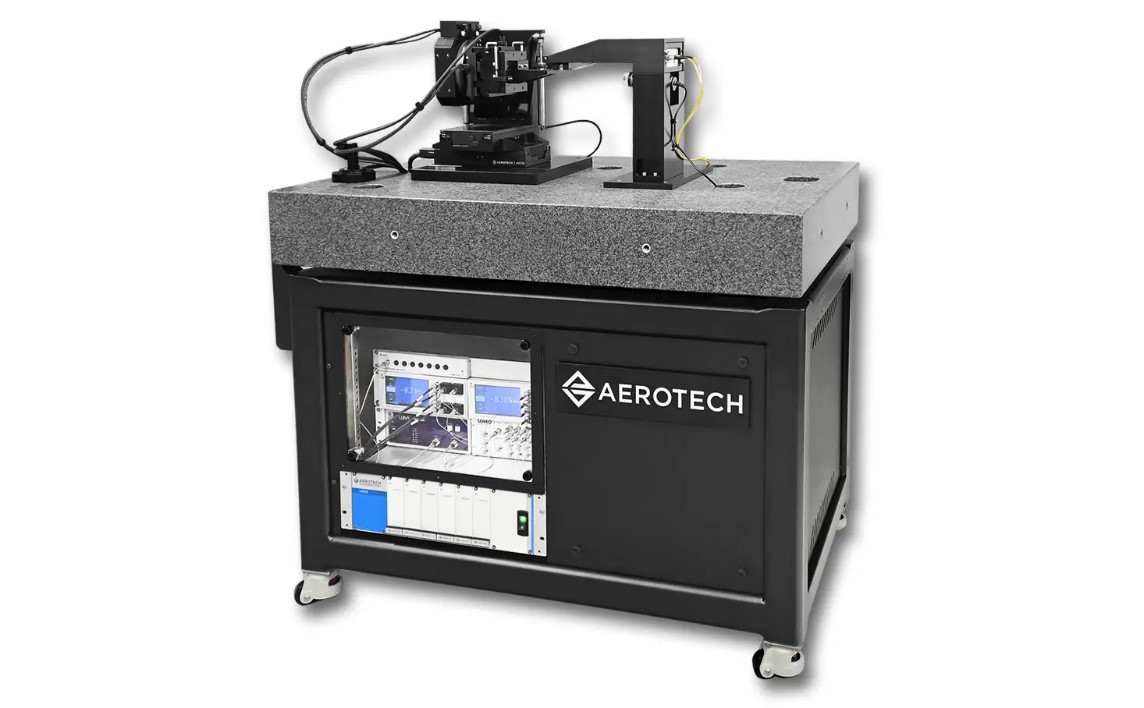

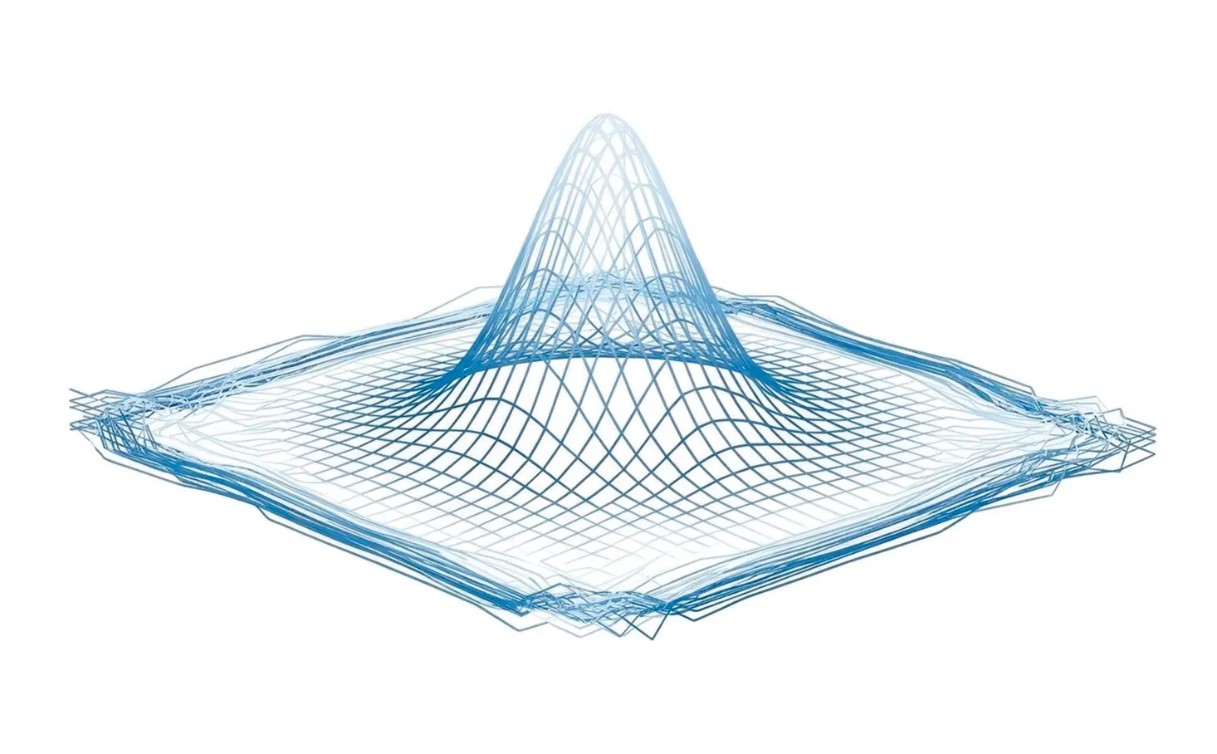

PICAlign將精密運動控制、光學儀器與專用對準演算法簡化整合為一個靈活且統一的架構。Aerotech的運動控制系統提供奈米級的定位精度，而Santec的光學儀器則能同時監控多個通道的訊號。PICAlign演算法能即時分析這些訊號，即使面對多通道光學元件複雜的光損耗輪廓，也能實現快速優化。

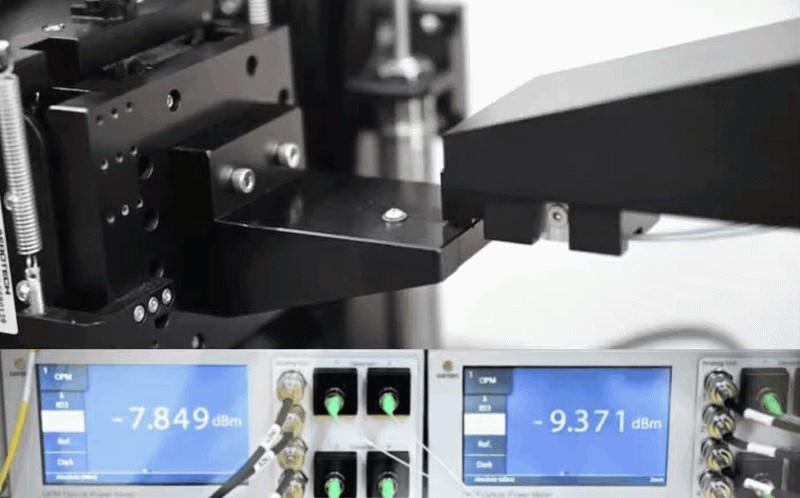

透過多通道同步監控實現高動態主動對準

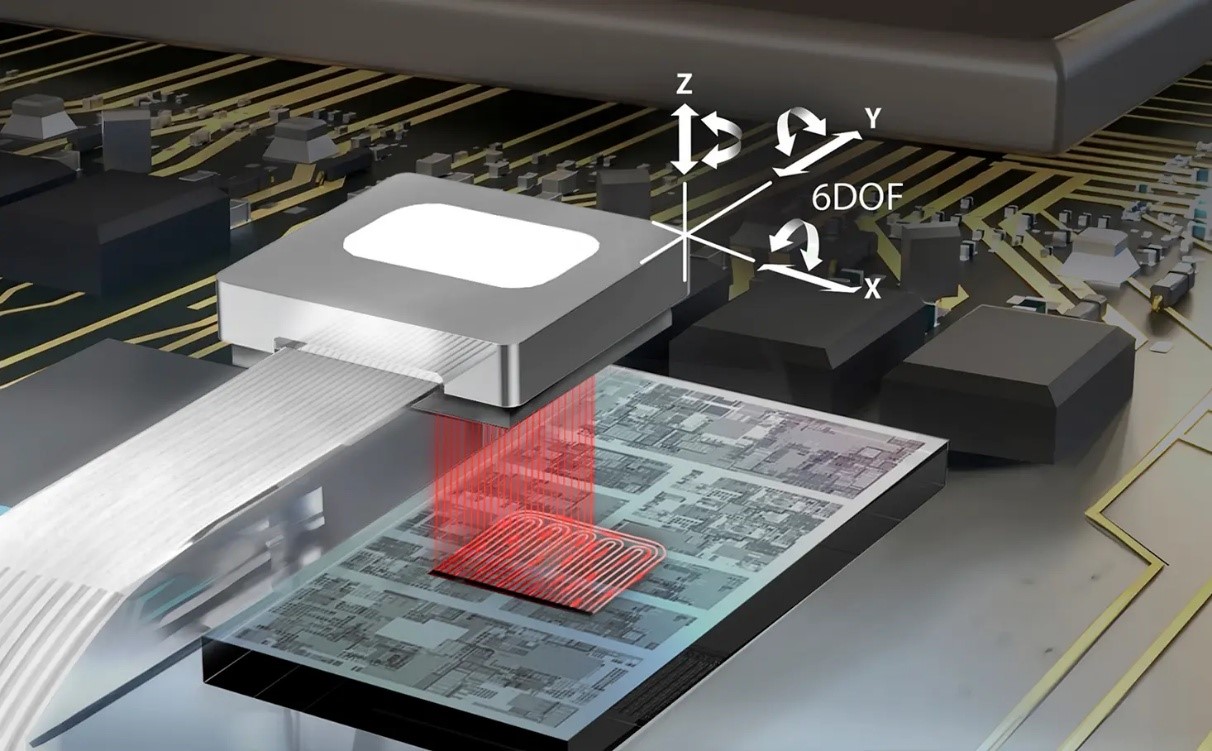

PICAlign 能在多個自由度上執行高速搜尋程序，以找出最佳對準位置。在搜尋過程中，系統會同步監控來自多個光學通道的訊號，並即時傳送至運動控制器。這種做法使系統能在整個搜尋空間中快速評估對準品質，相較於傳統的疊代法，大幅縮短了對準時間。
專為您的製程優化且具備高度彈性的對準演算法

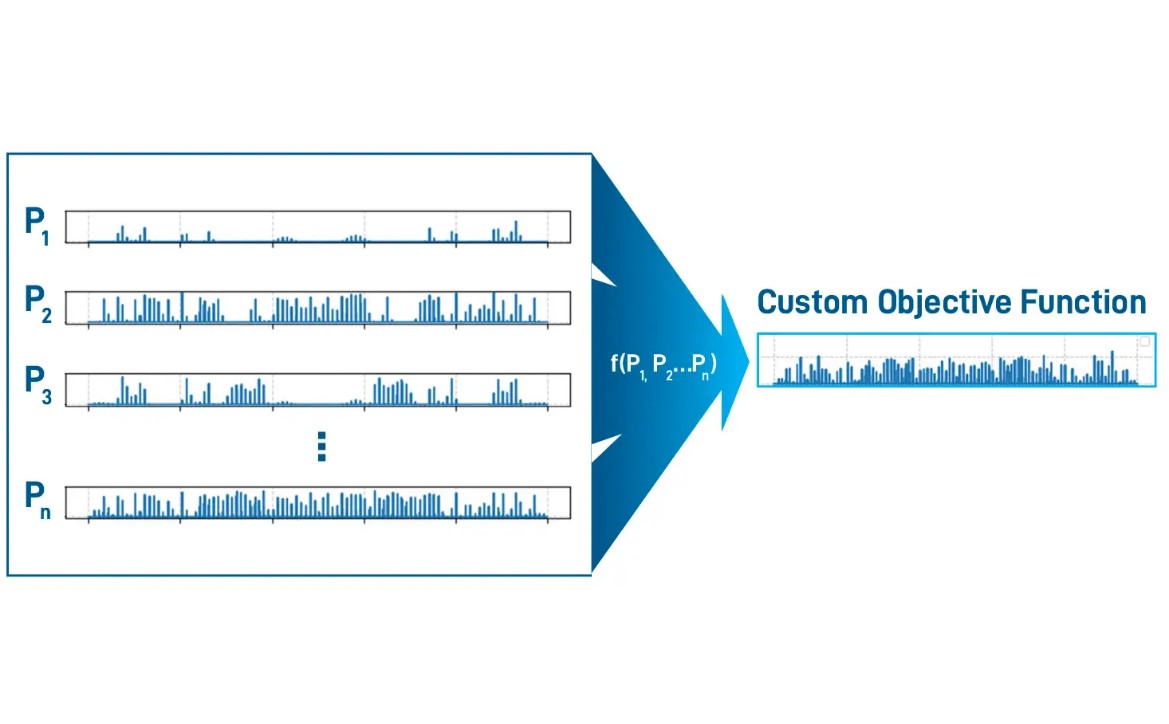

PICAlign 允許使用者定義自訂的目標函數，根據特定的應用需求來衡量對準品質。系統能將來自多個通道的訊號層級整合為單一的效能指標，進而針對「關鍵通道的最大耦合效率」以及「所有通道的最低功率門檻」等參數進行優化。此外，系統亦可套用加權因子與訊號離散度測量，確保對準優化結果完全符合特定的應用要求。
更快的對準速度與更高提升的光學耦合效率
實測結果顯示，透過同步監控多個通道，能讓對準演算法快速收斂至最佳位置。系統能在數秒之內，達到與理論最佳值相差小於0.1dB的對準精度。相較於單通道對準方法，多通道監控能在更短的時間內，穩定地提供顯著更優異的對準品質，從而一舉提升光電組裝製程的良率與產能。
宏惠光電為 Aerotech 代理廠商 ，歡迎與我們聯繫了解更多產品資訊。
