Semrock開發了一項新的光學濾光片技術：可調式薄膜光學濾光片，通過調節入射角，在很寬的波長范圍內，中心波長CWL可連續可調，而光譜性能基本上沒有變化。
這些新的的光學濾光片的帶寬（FWHM）都是20nm，非常適合很多行業應用，如機械視覺（人臉識別等）、酶標儀、PCR儀、熒光檢測等。
不想旋轉？我們為您準備了22款 FWHM 20 nm的中心波長不可調的濾光片。

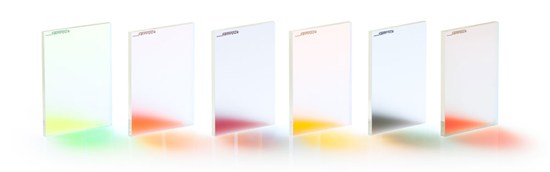

VersaChrome 濾光片結合了薄膜光學濾光片的光譜特性和二維成像能力以及衍射光柵的波長調諧靈活性。
該系列濾光片的調節範圍大於正常入射波長的11%（通過改變入射角從0到60°），只需要五個濾光片就可以覆蓋整個可見光譜。應用範圍包括：熒光成像和測量、高光譜成像和高通量光譜學。具有好的偏振不敏感度、高光學質量和損傷閾值，他們很適合激光應用。

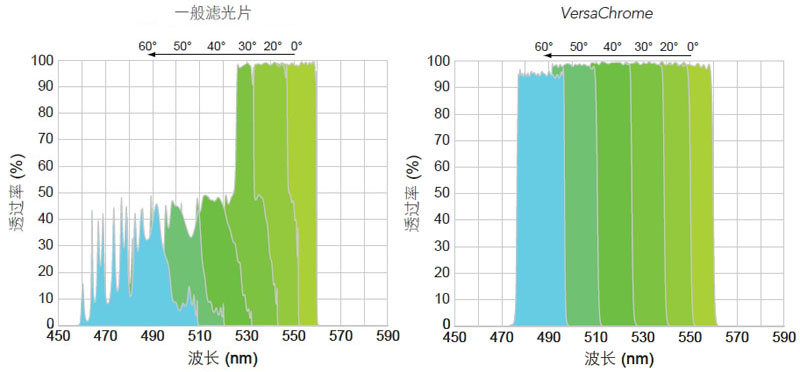

如下圖所示，邊緣濾光片和帶通濾光片都具有寬的可調諧性。
薄膜濾光片是大多數光學系統中波長選擇的解決方案，因為在帶通波長下具有高的透過率（非常接近100%），光譜邊緣陡峭，並且在寬光譜區域內，阻擋光密度（ OD值）等於6或大於6，可以抑制噪聲。然而，薄膜濾光片被認為是“固定”的濾波器，因此改變光譜特性需要更換濾光片，從而限制了需要動態濾光的系統的尺寸、速度和靈活性。當需要調節波長時，人們通常會選擇衍射光柵，但是光柵也有局限性，例如：光柵的光譜鑑別能力不充分；透過率有限；偏振依賴；當某一空間維度攜帶光譜信息時，不能透過攜帶二維圖像的光束。更多詳情，請查看白皮書VersaChrome可調式帶通濾光片和使用VersaChrome進行光譜成像。
熒光顯微鏡及其他熒光成像和定量應用、高光譜成像、高通量光譜學、光纖通信系統都可以受益於可調諧光學濾波器（又稱：可調式濾光片），它具有薄膜濾光片的光譜和二維成像性能，以及衍射光柵的中心波長調諧靈活性。市面上有幾種技術結合了這些特性，包括液晶可調諧濾波器、聲光可調諧濾波器和線性可變濾波器，但沒有一種技術是完全理想的，而且都有明顯的附加限制。更多詳情，請查看VersaChrome可調式帶通濾光片產品技術手冊。

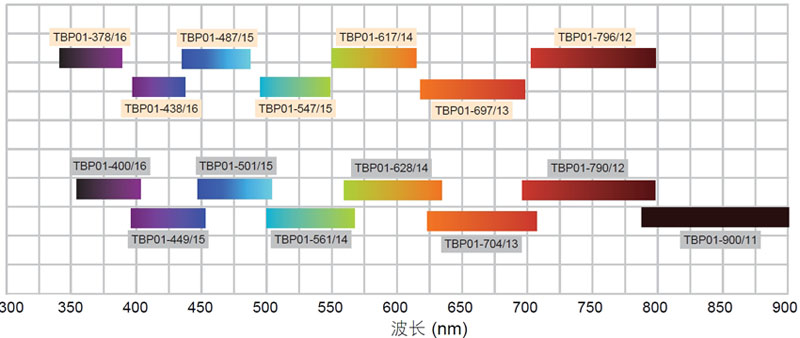

VersaChrome可調式帶通濾光片，共計15款產品，兩種組合。
我們為您準備了離線計算工具、在線MyLight工具，以及配套使用的支架FH1，多款第三方設備也可電動調節VersaChrome濾光片。
了解更多，請參考: www.semrock.com/VersaChrome
VersaChrome可調式帶通濾光片產品參數表 點擊下載
成功案例：
Published: 11 July 2019 - Nature.com - Scientific Reports volume 9, Article number: 10052 (2019)
… There is a need for fast diagnostic techniques that would deliver quick and accurate 'histology like' images to assist in surgical … to recombine the beams from the two OPOs, whose wavelengths were very close, a band-pass dichroic filter (TBP01-900 /11 , Semrock), whose 20 …
Sutter Instruments公司基於VersaChrome開發了系列設備- Sutter Instruments公司開發了幾種濾光片轉換器，這些濾光片轉換器專門設計用於在寬光譜範圍內選擇任何給定的奈米值的波長。Lambda VF-5™和Lambda VF-1™採用Semrock®的創新VersaChrome®薄膜濾光片技術，可提供出色的帶通特性，例如高透射率（接近100％），陡峭的邊緣和帶外阻擋。由於這些濾光片通過圖像，因此它們同樣適用於發射和激發路徑。
可調式濾光片的應用：
可調光源
- CCD，CMOS和其他傳感器或檢測器校準
- 光學系統的光度，輻射度和色度校準和測試
- LCD顯示特性
- 熒光顯微鏡
- 實驗室/ OEM應用
光譜成像系統
- 藥物發現與安全測試
- 研究生物顯微鏡
- 酶標儀
- 植物基因組學
- 法醫分析
- 偽造檢測
- 環境監測
- 地質樣品分析
- 寶石學
- 半導體工藝/質量控制
- 微電子和光伏生產
- 紙漿和造紙
- 紡織生產
- 食品安全與質量
- 廢物回收與分類
