HASO EUV 波前感測器-超短波長光束的特性分析與對準

日期：2026/02/11

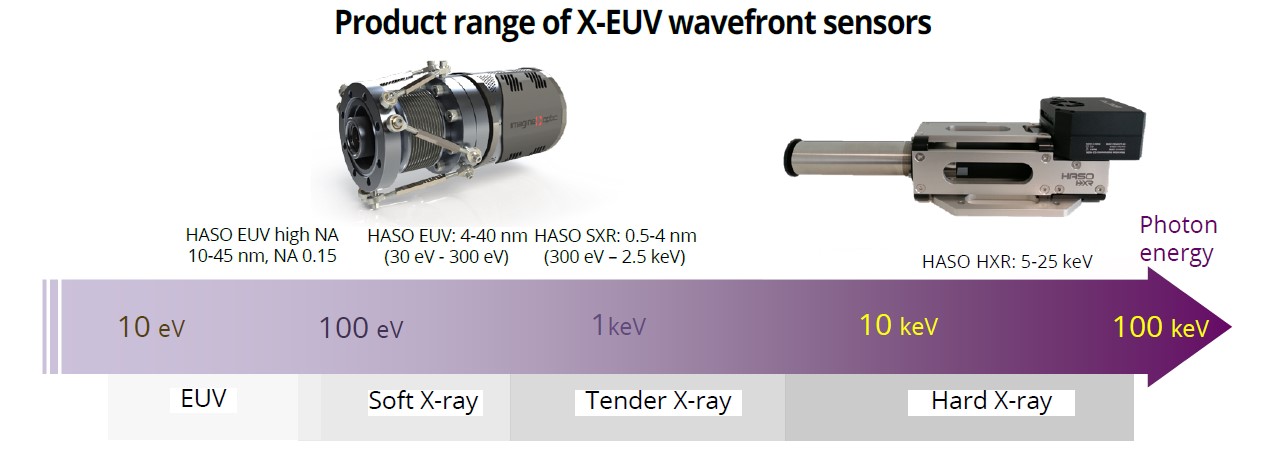

HASO EUV 波前感測器為超短波長光束的特性分析、調整和對準提供了無與倫比的品質、精確度和易用性。

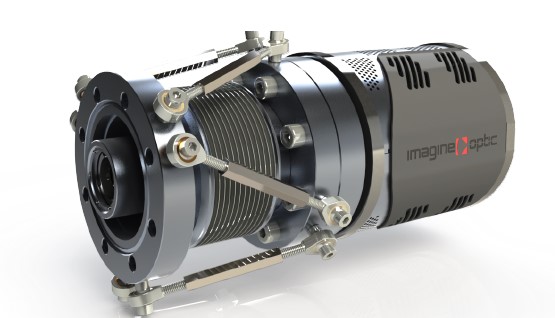

*圖為HASO EUV* (產品頁面)

HASO EUV最適合

+ 高次諧波產生 (HHG)、同步輻射和極紫外線自由電子雷射 (EUV-FEL) 光束的對準和表徵
+ 光束線中的鏡面對準、彎曲器優化

+ 穩定性表徵

+ 史瓦西望遠鏡的校準和特性分析
+ Zoneplace 特性分析

+ 等離子體科學

軟體

WAVEVIEW（包含）是最先進的波前測量和分析軟體，包含 150 多個功能和工具，針對各種高要求的應用進行了最佳化。

+ PSF、MTF、斯特列爾比、M平方參數和高級澤尼克（環形或橢圓形）的擴展

+相容於 Windows 11 和 10

WAVETUNE（可選）是一款獨特的軟體，它將波前測量和校正功能與廣泛的診斷功能無縫結合。

它與我們的 HASO 和 LIFT 波前感測器、ILAO STAR、MIRAO 和 mu-DM 可變形鏡以及市場上各種第三方相位校正器完美匹配。

WAVEKIT（可選）是一個 C/C++、LabVIEW 和 Python 的 SDK（軟體開發工具包），它提供了基礎模組，用戶可以基於這些模組構建完全客製化的軟體，用於特定的基於 HASO 的應用程式或 WaveView 資料處理例程。

+包括文件和範例

+可應要求提供。

Imagine Optic 的 HASO EUV 是與 LOA 實驗室和 SOLEIL 同步加速器合作開發的，是同類設備中唯一一款能夠提供當今最苛刻的實驗室和工業應用所需的極高精度和直接測量功能的設備。

應用案例

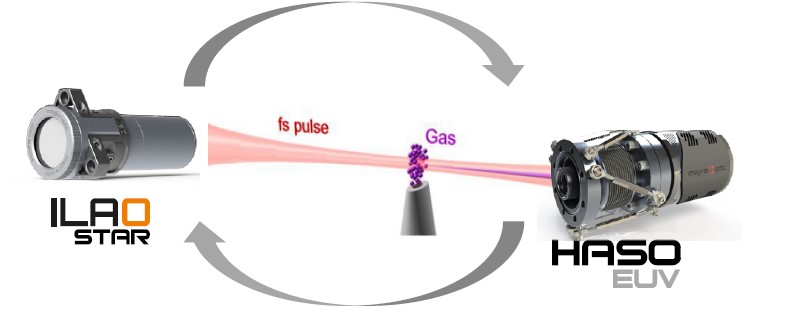

1. IR 光束最佳化

紅外光的相位像差會轉移到所產生的極紫外 (EUV) 光束。因此，校正飛秒波前至關重要。

Imagine Optic 提供自適應光學系統，其中包括 HASO 波前感測器與 ILAO Star 可變形鏡，用於優化驅動光束；並提供 EUV 波前感測器，以便於進行相位表徵與光束整形。

2. 渦旋光束表徵

法國巴黎薩克雷大學的氣體與等離子體物理實驗室報告了紅外渦旋驅動光束，以及經由高次諧波產生 (HHG) 上轉換後的極紫外 (EUV) 渦旋的實驗表徵。

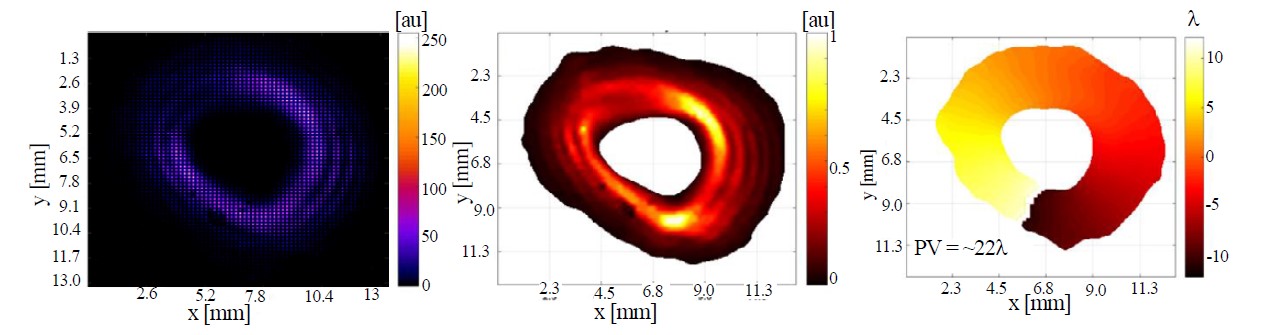

上方的影像顯示了由 HASO EUV 波前感測器取得的數據：左圖為原始 Hartmann 資料，中圖為遠場強度分布，右圖為重建的波前。

3. 寬頻高階諧波微聚焦

法國巴黎薩克雷大學的氣體與等離子體物理實驗室，報告了紅外渦旋驅動光束的實驗表徵，以及經由高次諧波產生 (HHG) 上轉換後的極紫外 (EUV) 渦旋。

上方的圖像展示了 HASO EUV 波前感測器所獲得的數據：左圖為原始 Hartmann 測量結果，中圖為遠場強度分布，右圖則為重建後的波前。
