CIE 127 LED測量步驟

通過積分球對LED和SSL（固態照明）產品進行準確測量的過程。 根據CIE 127：2007的建議，整個過程包括校準、吸收校正，並列出了LED測量值。特別注意的是，與傳統的校準程序相比，Admesy的 ”藍光增強鎢絲鹵素標準燈” 可以改善校準程序。

LED測量步驟

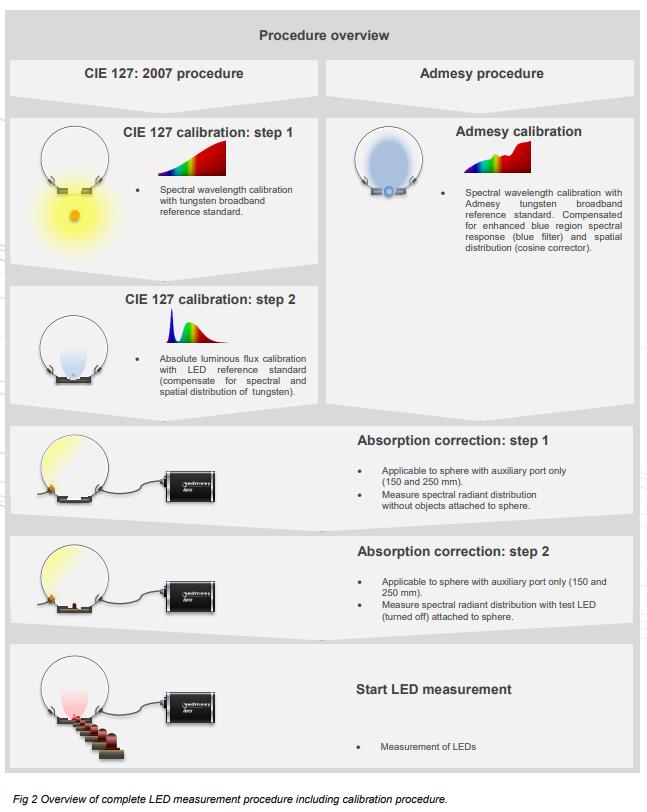

下面的圖示顯示了一個典型的LED測量過程的三個步驟，根據CIE 127（左列：CIE 127: 2007procedure）的球體校準過程開始，分為兩個步驟。而Admesy的校準過程(右列：Admesy procedure)，只用了一個步驟。建議的校準程序調整將在下一節中詳細介紹。然後根據CIE 127程序通過輔助燈進行DUT(被測器件)和燈具的吸收校正。最後進行實際的LED測量程序。

CIE 127和Admesy校準程序

CIE 127 LED球體設置校準過程分為兩個步驟：

• 用於球體光譜響應的光譜波長校準。
• 絕對光通量校準可補償”鎢絲鹵素標準燈”的藍色光譜響應的不足，和LED的典型空間分佈。

Admesy增強的校準程序只需一步即可：

• 使用 ”藍光增強鎢絲鹵素標準燈” 校準光譜(補償藍色光譜響應的不足)和餘弦校正器-均光片（補償LED的典型空間分佈）。

光譜和空間分佈

CIE 127第二步要求使用LED參考標準燈，基於它們典型的光譜和空間分佈來校準LED的設置。由於LED的變化範圍很大，CIE 127指出應維護大量的LED參考標準燈。對於每種類型對於要測量的LED，需要相應的LED參考標準燈進行校準。

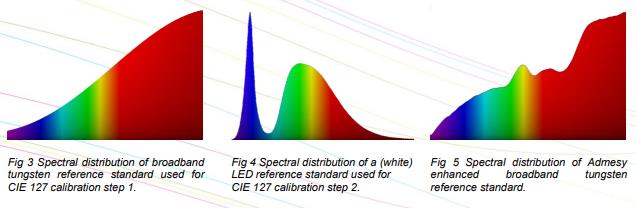

關於光譜偏差，與較長波長相比，鎢絲鹵素參考標準燈的光譜分佈（圖3）在藍色區域顯示出相對較低的光譜功率。因此在較短的波長區域中，信號噪聲比不是最佳的。測量在該區域中通常具有較高光通量的白色和藍色LED（圖4），信號噪聲比差的情況可能會導致測量結果不準確。使用LED參考標準燈進行校準的第二個原因是由於LED的典型空間分佈。

為了克服這兩個校準過程中的所有不便，以及節省時間和成本的LED測量，Admesy開發 ”藍光增強鎢絲鹵素標準燈”，帶有藍色濾光片和餘弦校正器-均光片。此標準燈集成CIE 127建議的兩個校準步驟，由於集成了藍光平衡濾光片，因此創建了更加平衡的光譜分佈（圖5），從而在短波長范圍內產生了更好的信號噪聲比。因此可以準確測量白色和藍色LED。 此外餘弦校正器(均光片)可確保最佳的朗伯分佈，以匹配各種LED的空間分佈。”藍光增強鎢絲鹵素標準燈”替代多個需要定期維護的LED參考標準燈，只需要一個就足以進行校準積分球設置。
