顯微系統放大倍率與視野面積，您算對了嗎？

日期：2026/04/07

在架設 DIY顯微系統時，許多使用者常會被各種光學元件的倍率搞混。其實，整體的放大倍率，就是系統中每個光學元件放大倍率相乘的結果。

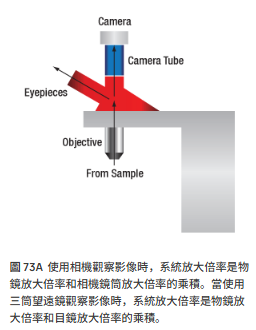

從物鏡、相機接筒（Camera Tube），到三目鏡筒裡的目鏡，這些元件都會層層疊加，影響最終影像的呈現大小。

混搭品牌時的「陷阱」

這裡有一個關鍵細節：如果系統中所有光學元件（物鏡與管透鏡）都來自同一家廠商，標示的放大倍率通常是準確的。

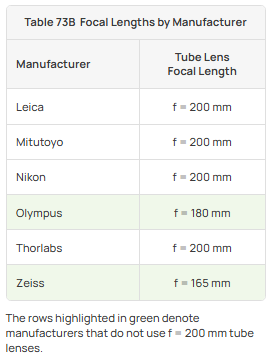

但 DIY 的樂趣就在於彈性，如果您混用了不同品牌的元件（例如用 Nikon 的物鏡搭配 Thorlabs 的 Cerna 系統），就不能直接看標示。因為不同品牌設計的「管透鏡焦距基準」不同，這時您就需要自行計算整體系統的實際放大倍率。

1. 系統總放大倍率的計算公式

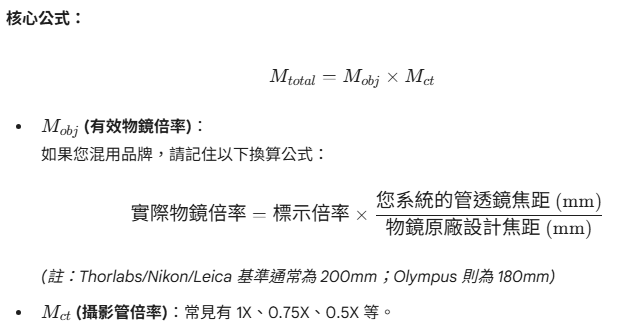

顯微系統的總放大倍率計算方式如下：

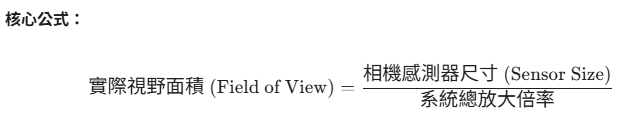

了解總倍率後，您就能算出相機實際拍到的樣品面積。

實測案例：

假設您使用 10X 物鏡（基準 200mm）搭配 0.75X 攝影管：

小提醒：

在設計您的 Cerna 系統時，選擇攝影管倍率就像是在「解析度」與「視野」之間做權衡：

・想要看更細微的結構？選擇 1.0X 攝影管，獲得最高像素解析度。

・想要一次看更大的樣本？選擇 0.5X 攝影管，能有效增加視野面積，適合觀察組織切片或活體動態。

範例展示

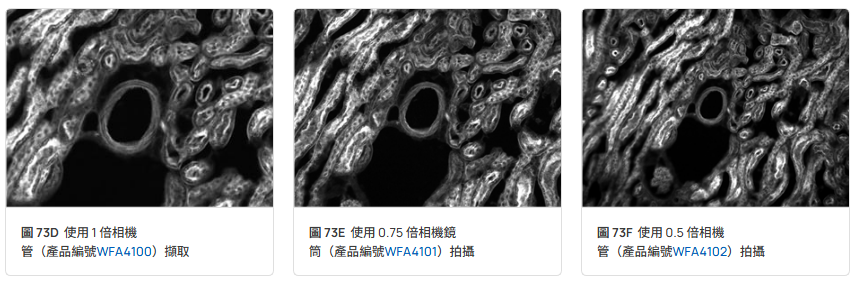

圖73D至73F為小鼠腎臟影像，皆使用同一物鏡及同一台相機拍攝。然而，所使用的相機鏡筒不同。圖73D至73F表明，降低相機鏡筒的放大倍率可以擴大視野，但會犧牲影像細節的大小。
