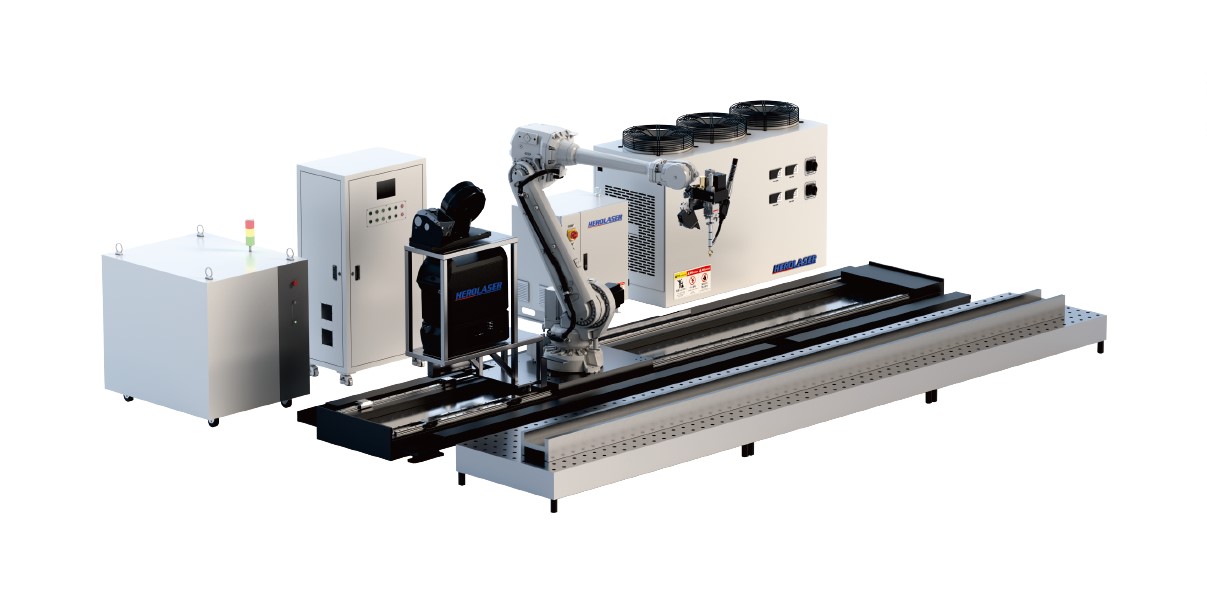

雷射電弧複合式焊接機

日期:2023/09/01

雷射/電弧複合式焊接
雷射功率 : 6000W-30000W

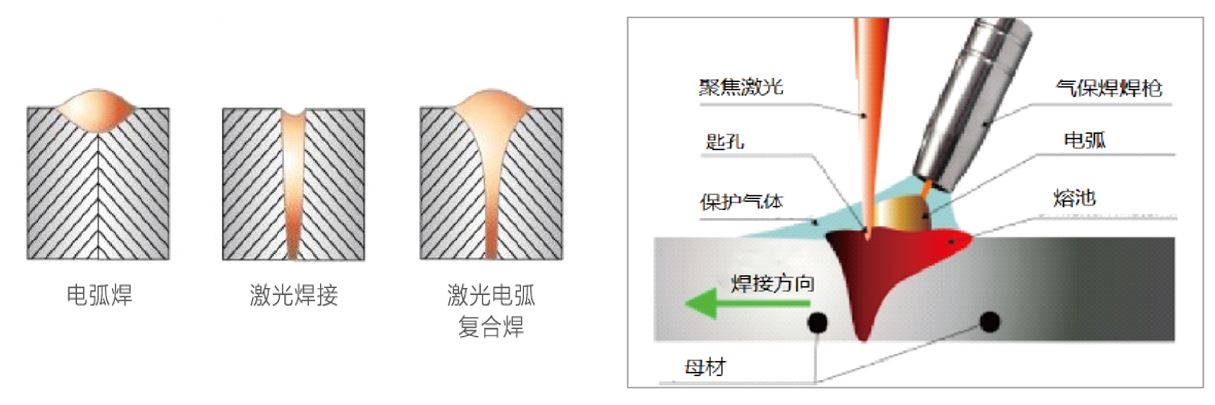

雷射電弧複合式焊接機是將光纖雷射焊接機與傳統MIG/MAG焊接機相結合。
具有雷射焊接和電弧焊接的優點,與純電弧焊接相比雷射電弧複合焊接變形量小、熔深大、能明顯提高焊接效率。

與純雷射焊接相比,可提高焊接裝配間隙的適應性,並且焊縫成形飽滿,所以在焊縫成形的控制以及焊接間隙的容許誤差兩個方面具有明顯優勢。
具有良好的綜合經濟效益。

另外由於電弧的熱作用範圍、熱影響區較大,使焊接時溫度梯度減小,降低冷卻速度,相對雷射的自熔使焊池的凝固過程變得緩慢,減少或消除氣孔及裂紋出現的可能,也可改善焊縫和熱影響區的組織性能。


產品特點:
1.    雷射焊接能耗低,能量輸出穩定、高熔深、熱影響區小、變形小、焊接速度快
2.    光纖雷射源使用壽命 > 10萬個小時,日常維護方便
3.    採用紅光點線定位技術,可實現精準編程與焊接
4.    光纖雷射採用雙模式焊接,可根據產品需求自由轉換調制和連續模式
5.    機械手臂防護等級至IP54,足以適應嚴苛的生產環境
6.    訂製化能力強,為客戶提供系統解決方案
7.    地軌工作範圍大,移動速度快,重複精度高
8.    搭配焊道追蹤和在線實時檢測系統,實時追蹤焊縫位置,保證焊縫品質



工藝優勢
複合焊接強度高、速度快、熱輸入小、變形量少;
30mm不需開坡口,減少送絲填料消耗;焊縫橋接大、間隙容忍性強;新型、智能、節能、自動化

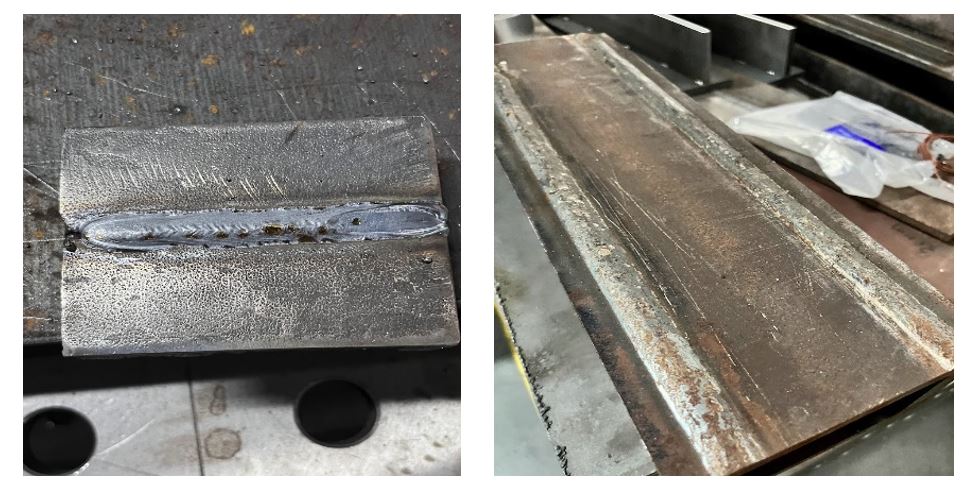

實際焊道效果
 詳細參數

項目 參數
雷射功率 6000 12000 20000 30000
工作模式 連續/調制
雷射源類型/波長 1080+-10
定位模式 紅光指示與紅光十字線
占空比 1-100%
冷卻方式 水冷(18-25度)
冷卻水類型 去離子水/蒸餾水/純水
電流範圍 30-500A
掃描寬度 0-10
輔助氣體 N2、AR或其他保護氣體
氣壓 0.5-0.8(MPa)
工作環境溫度 0-45度
工作電壓 AC 380V 60Hz



適用行業
