抗反射膜 (增透膜) 的用途與種類
抗反射膜 (增透膜) 的用途與種類
為什麼選擇抗反射膜 (增透膜)
由於菲涅耳反射,當光線從空氣穿過未鍍膜的玻璃基板時,大約 4% 的光線將在每個界面反射。這導致入射光的總穿透率僅為 92%。過多的反射光會降低穿透量,並可能導致雷射應用中的雷射損傷。抗反射 (AR) 塗層應用於光學表面,可提高系統的穿透量,並減少透過反射向後傳播並產生鬼影的反射所造成的危險。背向反射也可能讓不需要的光進入雷射腔,從而破壞雷射系統的穩定性。增透膜對於傳輸光學元件的系統尤其重要,許多低光訊號源的系統都採用增透膜光學元件,來增加光訊號被有效利用的可能。
V-coat

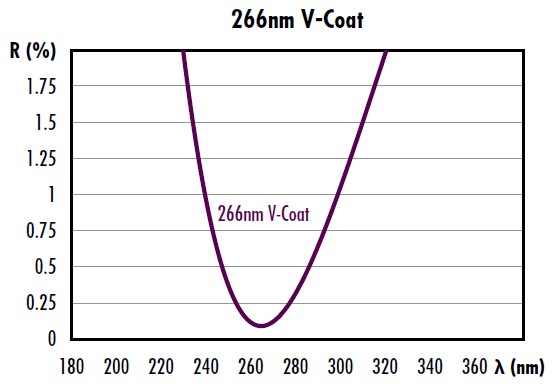

V-coat 是抗反射膜(增透膜) 的一種,在提高指定設計波長 (DWL) 為中心的極窄波段的穿透率。這種鍍膜類型被稱為“V-coat”,是因為穿透率與波長的曲線形成“V”,V-coat是以在 DWL 下獲得最大穿透率的選擇,一般狀態下反射率通常小於 0.25%。
Broadband Anti-Reflection (BBAR) Coating

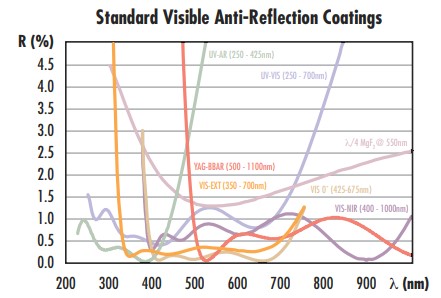

寬波段的抗反射膜 (增透膜),雖沒有V-coat 那麼突出的穿透率表現,但其寬波段的特性,泛用性高,所以是許多光路架設時的首選,一般分為以下幾個區段:
1. UV-AR 和 UV-VIS:UV fused silica 的基材再搭配UV鍍膜,以提高其在紫外線區域的穿透率。
2. VIS 0° 和 VIS 45°: VIS 0°(適用於0° 入射角)和VIS 45°(適用於45° 入射角)提供425 – 675 nm 的最佳化傳輸。

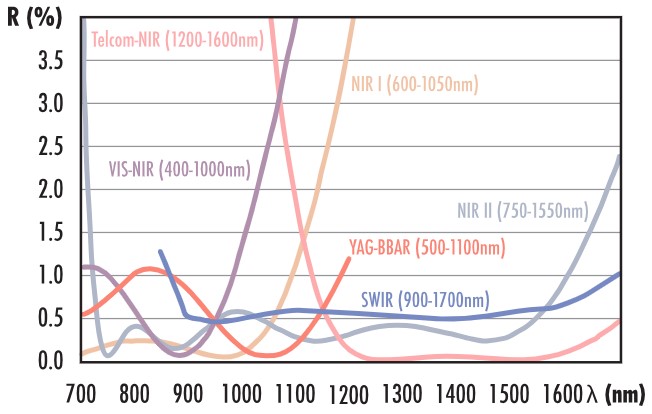

3. VIS-NIR:可見光/近紅外線波段可在近紅外線區域產生最大透射率 (>99%)。
4. 光通訊-NIR:光通訊/近紅外線,適用於 1200 – 1600 nm。
5. NIR I 和 NIR II:常見光纖、雷射二極體模組和 LED 燈的近紅外線波長下。
6. SWIR:短波紅外,適用於 900 - 1700nm 的應用。
