微米(μm)鍍膜測量

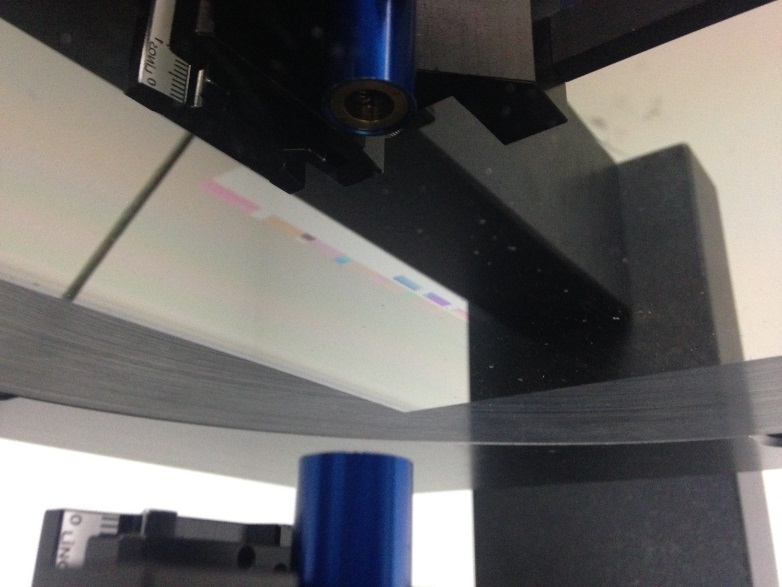

樣本描述和目標

• 樣品為不同厚度Coating: 3μm; 2.5μm; 2μm; 1.7μm; 1.5μm; 1.2μm; 1μm

• 傳感器與干涉式探頭一起使用。

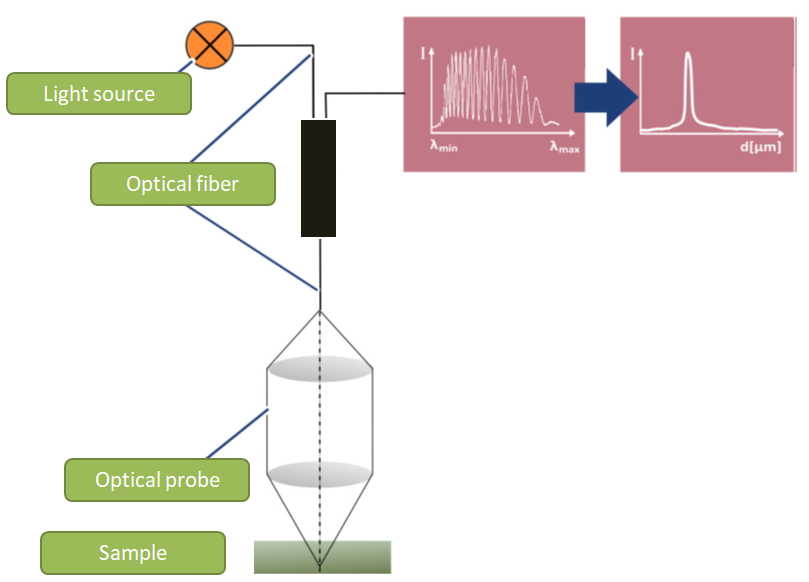

干涉測量理論

使用與彩色法相同的白光源或寬紅外光源，干涉式探頭可以利用許多傳感器來測量薄層。當光照射到樣品中某個層的頂部和底部表面時，將返回一個干涉圖樣。通過對該信號進行傅立葉變換，可以以高達70 kHz的速率確定多個厚度。此測量技術可應用於濕或乾材料，以測量流體或膜的厚度，塗層甚至間隙或其他薄層。

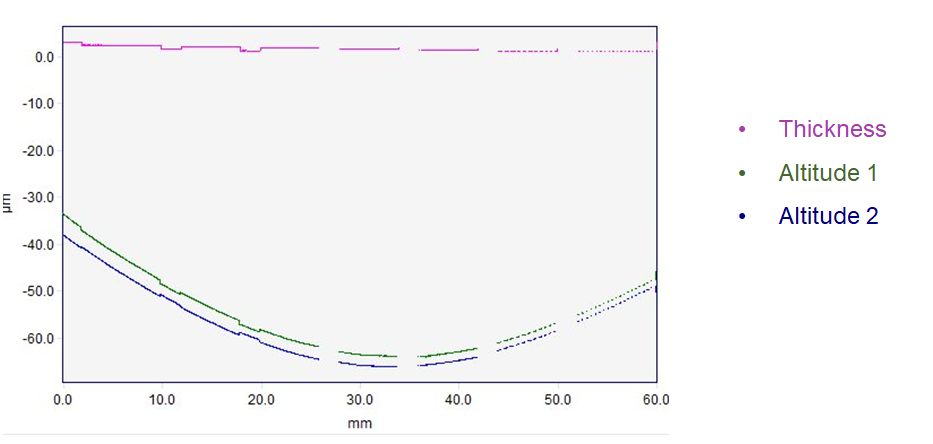

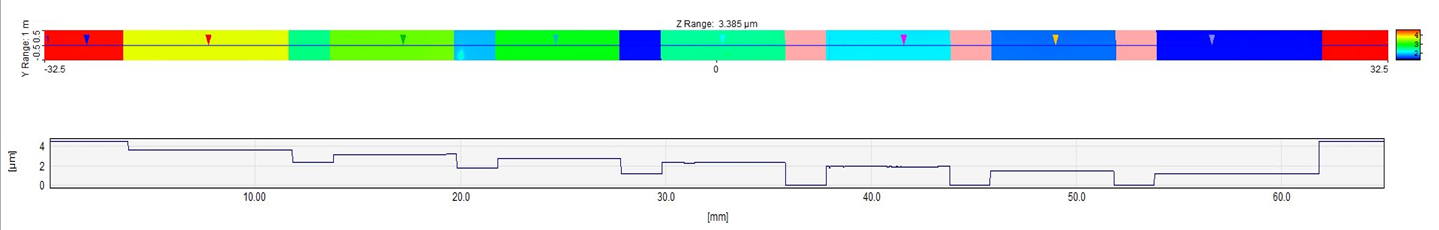

測量

• 頻率：4kHz
• 面積：60*1mm
• Time of a profile：0.6 sec
• 折射率：1.5

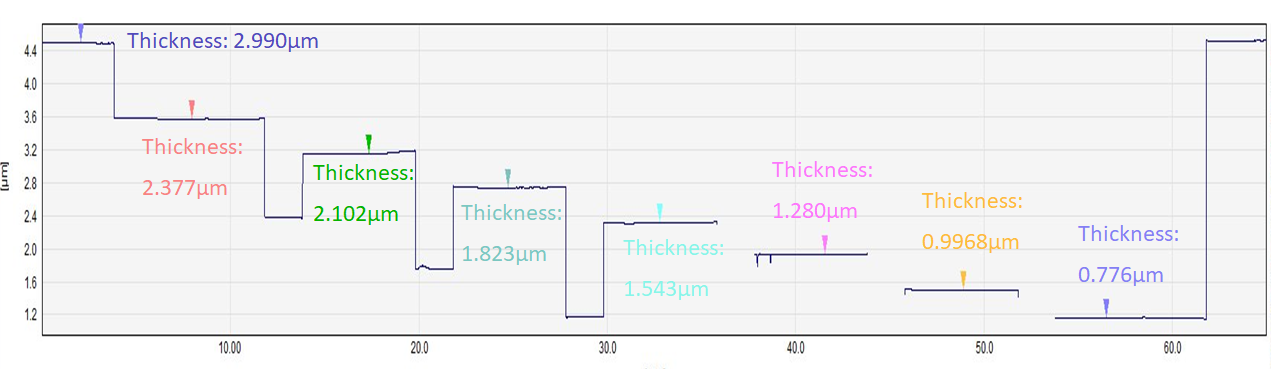

結論

干涉測量法非常適合這種測量，傳感器允許非常精確地測量3µm以下甚至0.7µm的鍍膜厚度。
