如何挑選功率計

如何挑選功率計 & 該怎麼注意功率/能量密度

市面上有需多功率計可以由型號略知感測器可量測的最大功率值，但僅由這項資訊就判定該感測器可以符合應用往往都是不足的。

不乏有使用者以此方式選購功率計，但在使用時發現雷射會損壞功率計，或者發現量測數值飄忽不定…等狀況，到底是在評估時忽略那些資訊呢?

宏惠光電代理的OPHIR雷射功率計提供了完整的雷射功率評估平台，使用者僅需依照以下步驟就可以快速的篩選出適合您應用的產品。

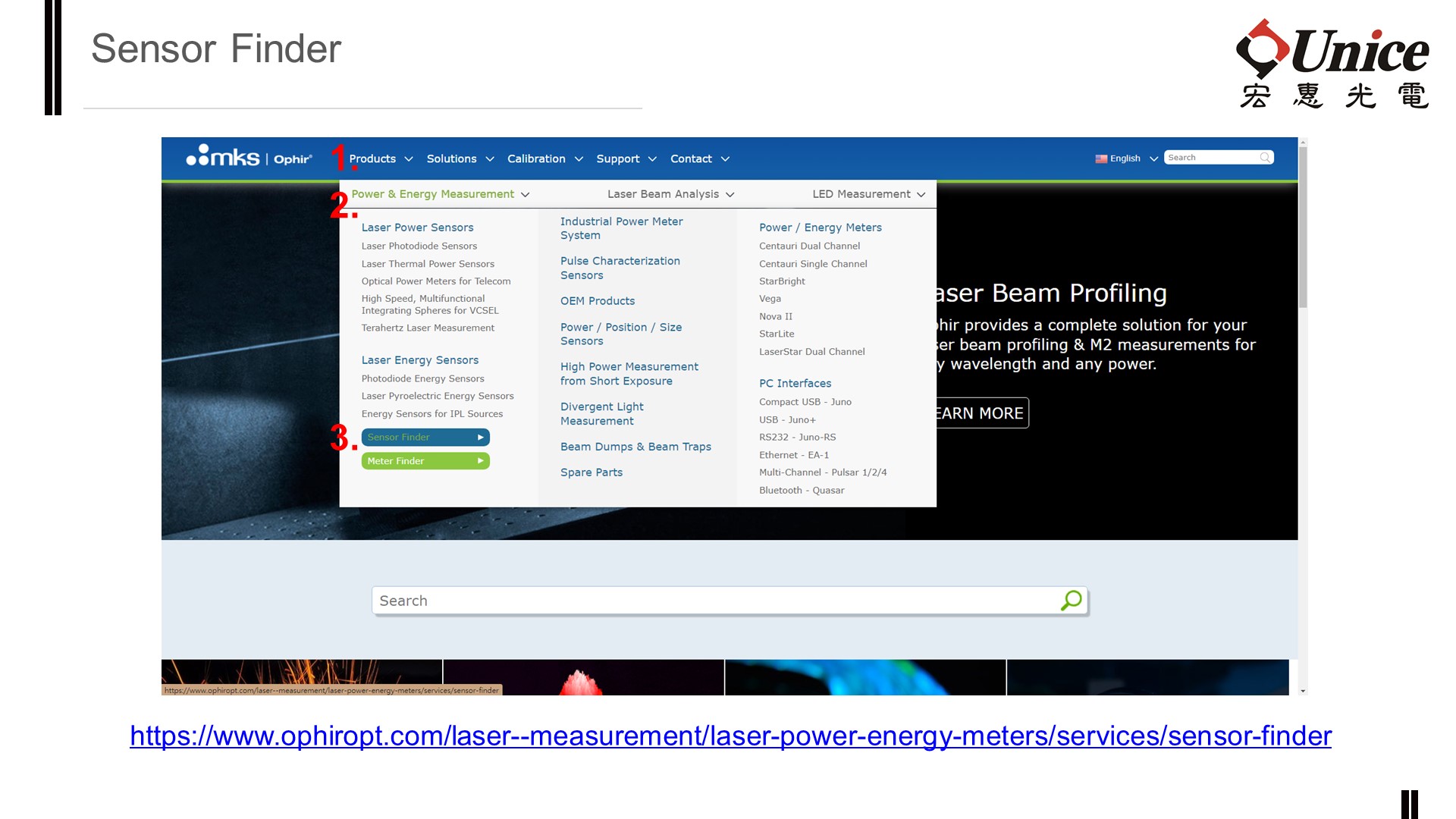

Step 1. 進入OPHIR官網依圖示順序選取 ”Sensor Finder”
https://www.ophiropt.com/

Step 2.依雷射規格選取，並填入相關規格資訊
https://www.ophiropt.com/laser--measurement/laser-power-energy-meters/services/sensor-finder

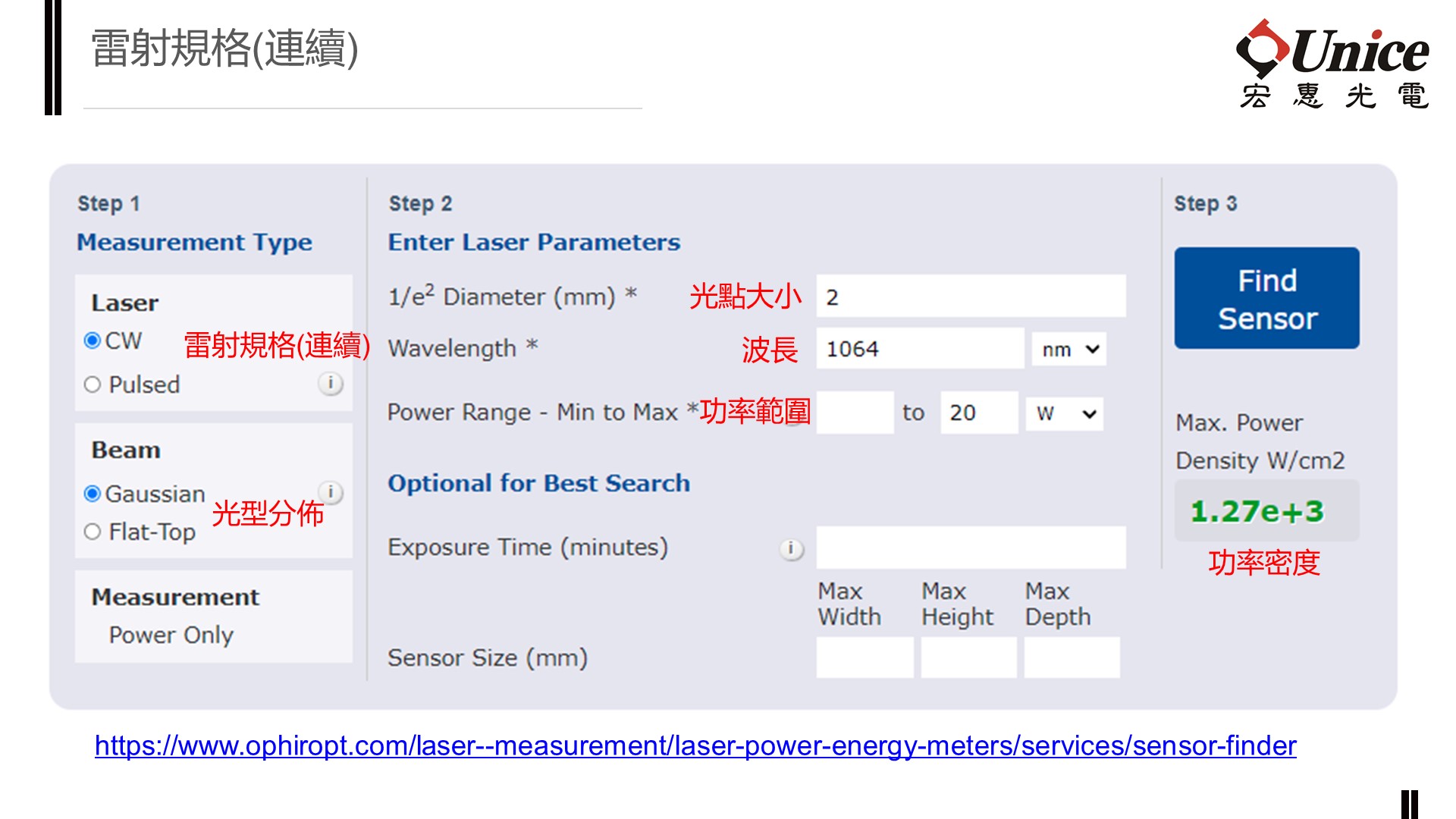

雷射規格(連續) : 光型、光點大小、波長、功率範圍

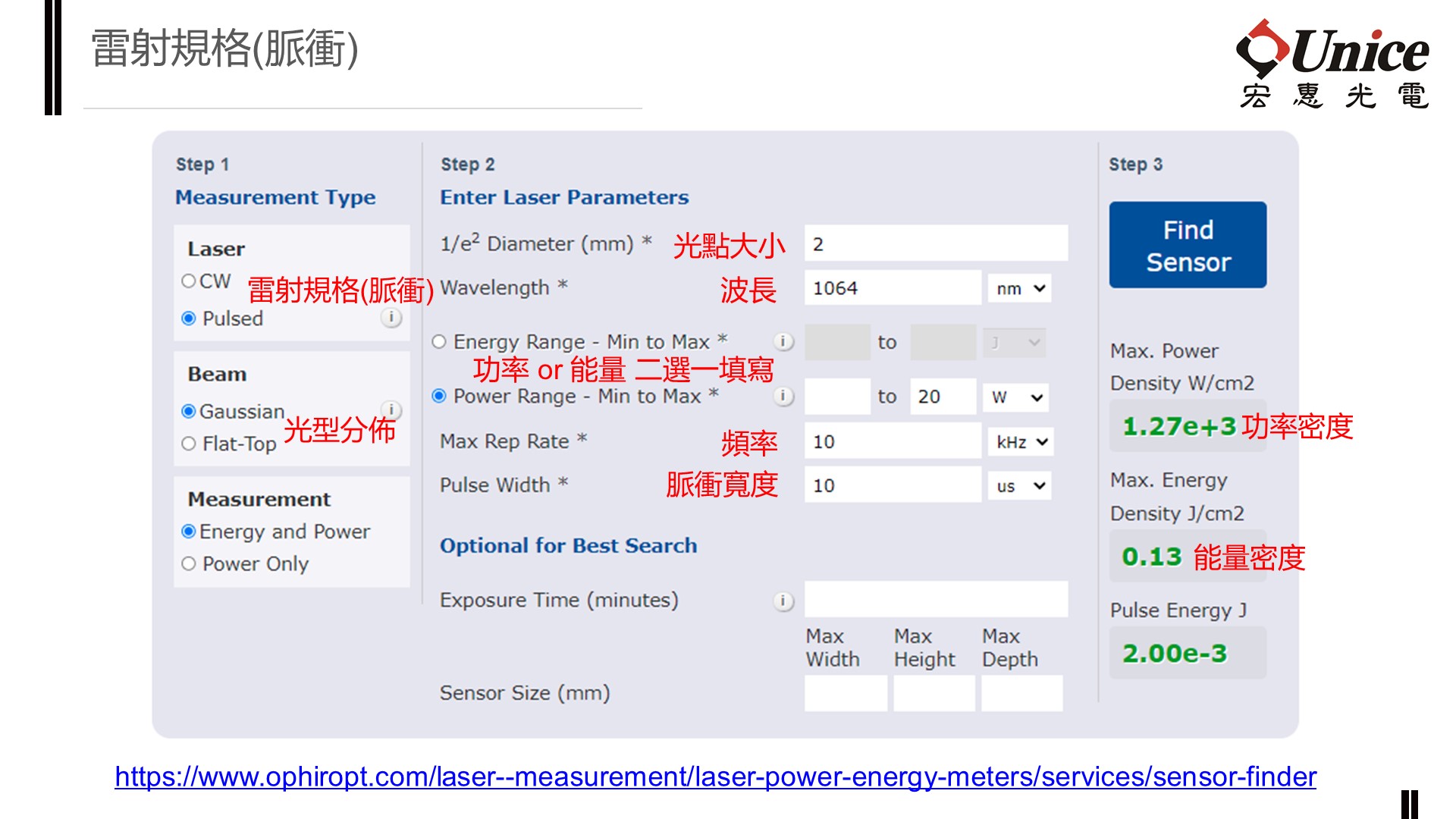

雷射規格(脈衝) : 光型、光點大小、波長、功率or能量、頻率、脈衝寬度
以上規格資訊填妥後右方會自動計算出您的功率密度/能量密度


Step 3.點選右上角”Find Sensor”

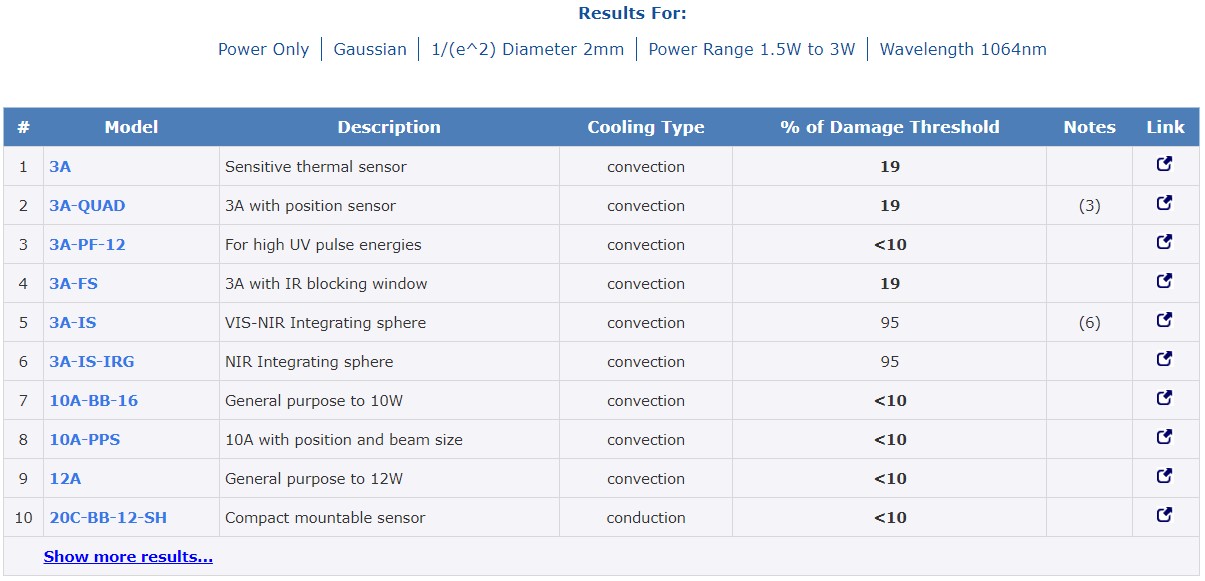

會列出推薦的Sensor供您選擇，Sensor 可承受單位功率密度大於雷射功率密度(可承受密度<30%為佳)

<使用注意事項>

1. 選擇Sensor損害門檻<30%為佳
Q1:為何需要小於30%為佳?
A1: 單位能量密度會受功率&光點大小影響，所以會預留一些空間來因應雷射規格的誤差

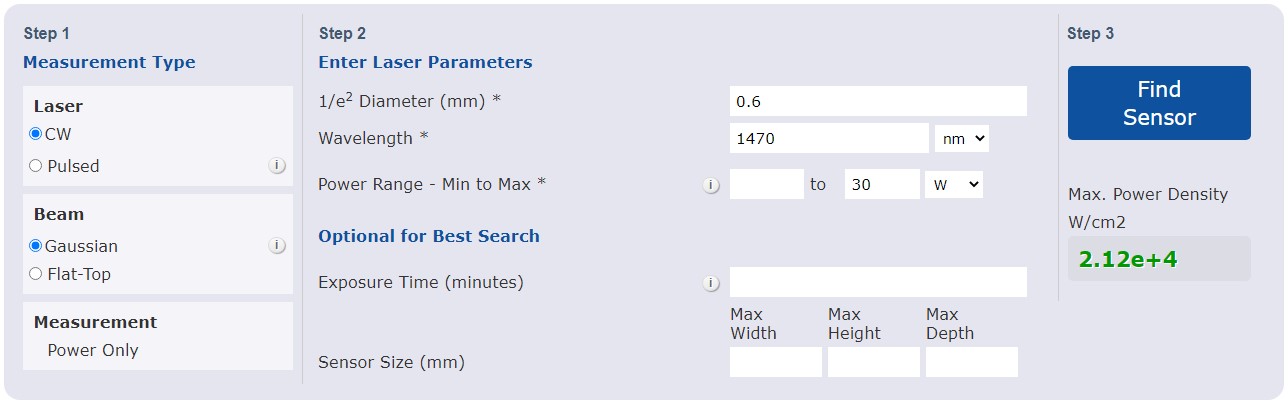

以光點面積更改為範例(0.6mm改成0.4mm)，單位能量密度就瞬間上升了20kW/cm^2

2. 待測光點直徑小於Sensor感應區50%為佳
Q2: 為何需要小於50%為佳?

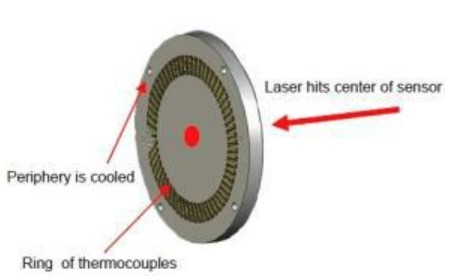

A2: 熱感式sensor是以溫度差的方式計算雷射瓦數，當雷射光束點過大時，內圈和外圈的溫差不夠 or 反應時間不足，對於量測就會產生規格外的誤差

3. 都找不到Damage Threshold <30%的sensor?
可以試試看在離焦的狀態下量測，加大光點面積，降低功率/能量密度

4. 離焦測量? 那這樣瓦數不就會不準確?

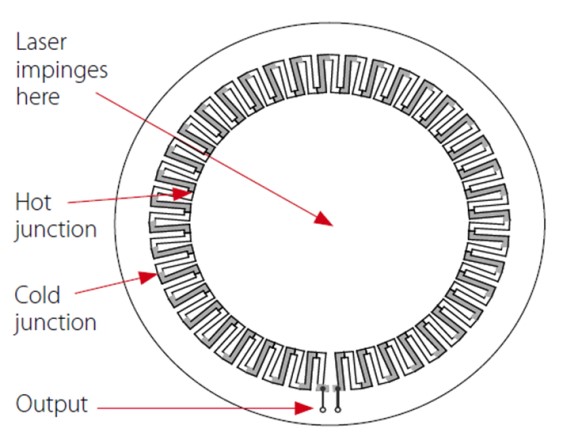

sensor是蒐集整個面積上的熱能去轉換出對應的功率
假設 sensor 的disc為50mm ,所以在直經25mm(小於disc 直徑一半)以內的光點都能有效的被轉換出對應的功率
