光學濾片重點規格 & 如何挑選能有效降低成本光學濾光片是一種用於精確控制光傳輸的元件，能選擇性地讓特定波長的光通過，同時阻絕（反射或吸收）其他波長 。它是螢光顯微鏡、流式細胞儀與拉曼光譜分析儀中不可或缺的核心組件。
關鍵規格定義
· 穿透率 (Transmission, T)：
- 定義：入射光通過濾光片而不被吸收或反射的百分比 。
- 計算公式：
· 阻絕深度與光學密度 (Optical Density, OD)：
- 定義：描述濾光片阻擋不需要的光線（如背景雜散光或激發光）的能力 。
- 計算公式：
- OD 值越高，表示阻絕效果越好（例如 OD 6 表示僅有百萬分之一的光通過）。
· 穿透帶 (Passband)： 濾光片設計為高穿透率的特定波長範圍 。
· 半高寬 (FWHM)： 穿透光譜中，穿透率達到峰值一半時的波段寬度，用於定義濾光片的選擇性 。
三大類濾光片及其應用原理

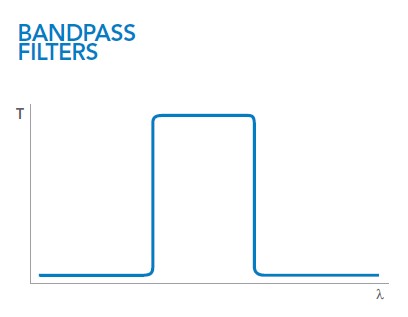

1. 帶通濾光片 (Bandpass Filters)
- 原理：特定波段的光通過，並阻絕該波段兩側的所有光線 。
- 典型應用： 螢光成像中的激發 (Excitation) 與發射 (Emission) 濾光片。
- 設計優勢： 提供一致的穿透率與深度阻絕，有助於減少光學系統中的背景雜訊 。
- 迅速回覆、不怕信箱沒收到

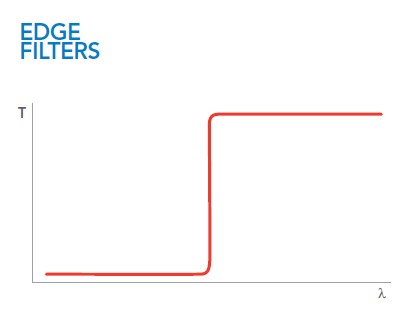

2. 邊緣濾光片 (Edge Filters)
- 長波通 (Long-wave Pass)： 允許長波長光通過，阻絕較短波長。常配合雷射光源使用，阻絕雷射線並收集拉曼信號 。
- 短波通 (Short-wave Pass)： 允許短波長光通過，阻絕較長波長 。
- 特點： 強調邊緣陡峭度，能精確區分極為接近的激發光與信號光 。

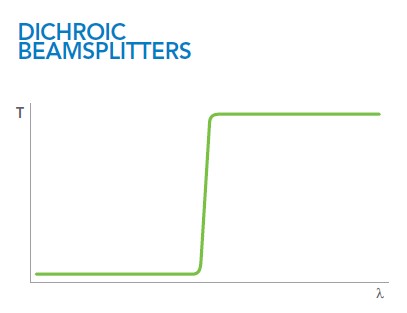

3. 分光鏡 (Dichroic Beamsplitters)
- 原理： 以 45 度角放置，反射特定波長並穿透其他波長 。
- 應用： 在螢光系統中引導激發光至樣本，同時讓發射的螢光穿透至感測
【重點應用領域】
- 螢光顯微鏡與成像： 針對最常用的螢光基團優化，提供高亮度與對比度 。
- 流式細胞術 (Flow Cytometry)： 提供一致的全光譜檢測能力 。
- 拉曼光譜 (Raman Spectroscopy)： 適用於不需要極窄拉曼位移測量，但需要優異雷射阻絕的應用。
如何優化規格以平衡預算
在設計系統時，過度追求規格往往會導致不必要的支出。以下是優化建議：
- 使用平均值規格 (T avg, OD avg)： 除非您的系統對單點波長極其敏感，否則平均值規格能顯著提高生產良率並降低成本。
- 精準定義阻絕範圍： 只在探測器感應靈敏的區域要求高 OD 阻絕。例如，若探測器對 1100 nm 以上不敏感，則無需在該區段投入高昂的阻絕成本 。
- 考慮系統整體光路： 濾光片的性能應與光源光譜及探測器靈敏度相匹配，避免在應用範圍之外設定嚴苛規格 。

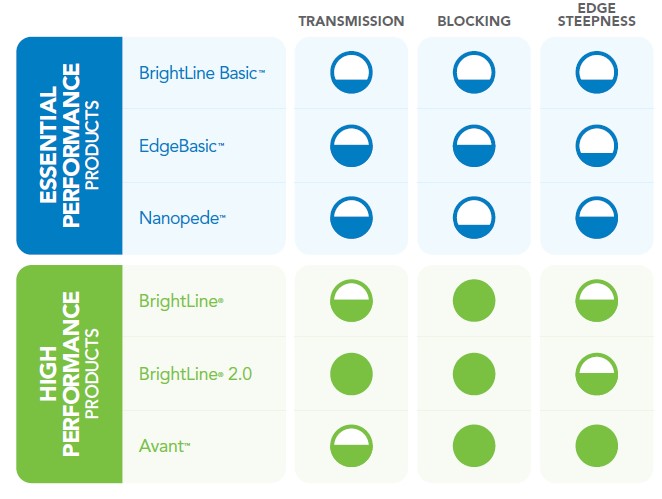

Semrock濾片系列特性對照表，可協助快速挑選出適合的濾片組合
