連續式(CW)及準連續式(QCW)雷射源差異及應用領域
連續式(CW)及準連續式(QCW)雷射源差異及應用領域
日期:2025/04/28
連續式雷射(CW)與準連續式雷射(QCW)之差異與在焊接、切割、打標應用中的影響

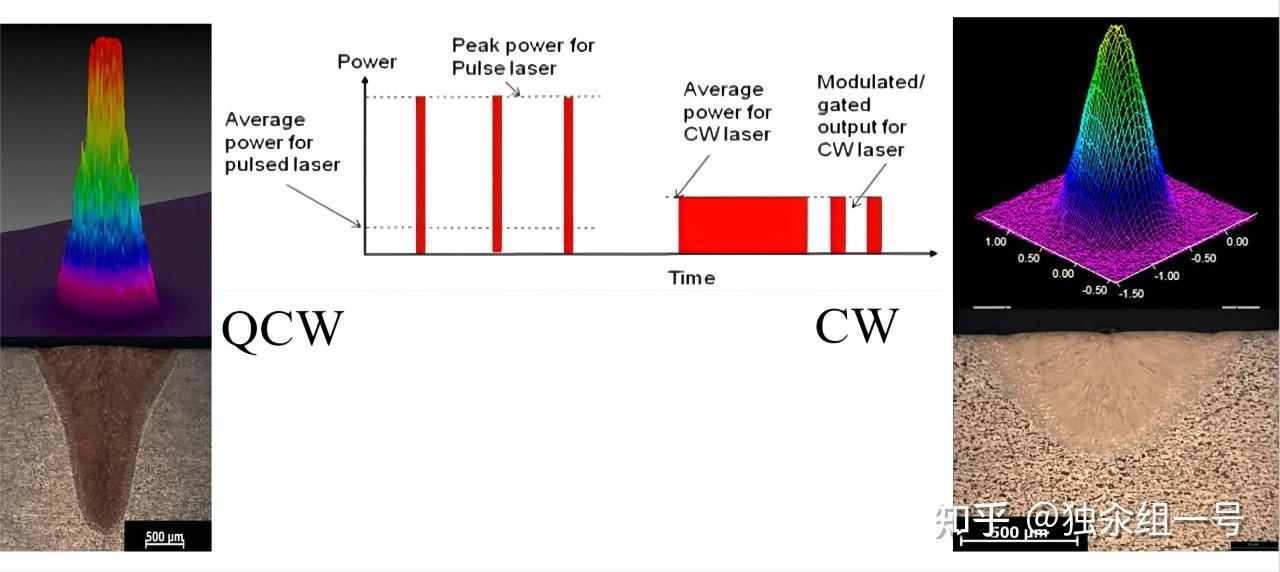

一、 雷射輸出型態基礎
項目 | CW(連續式雷射) | QCW(準連續式雷射) |
輸出波形 | 連續穩定光束 | 間歇式脈衝光束 |
峰值功率 | 等於平均功率 | 遠高於平均功率(短時間內集中輸出) |
熱效應 | 穩定堆積、擴散較大 | 熱輸入集中、可控制熱影響區(HAZ) |
輸出控制 | 簡單穩定 | 可精細調整(脈衝寬度、頻率、能量) |
二、功率與能量參數比較

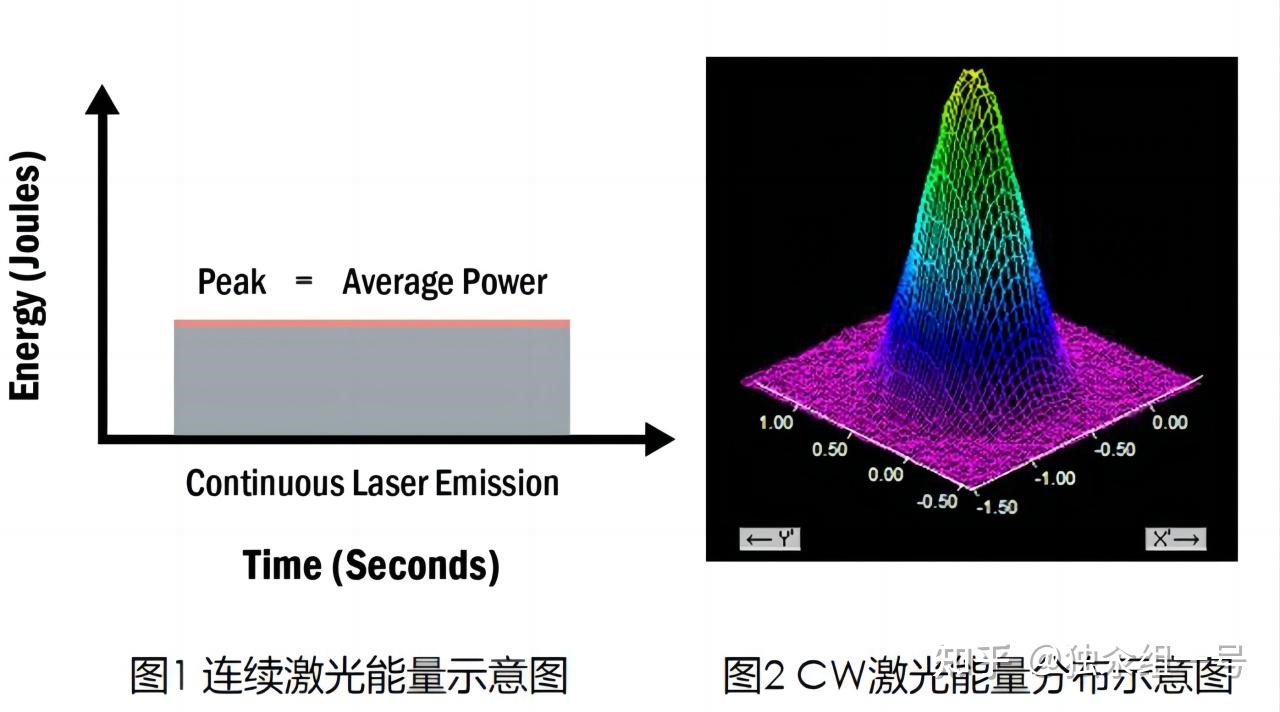

🔹 CW雷射功率公式:
CW雷射輸出為穩定連續波,其功率計算簡單:
輸出功率(W) = 能量 / 時間
例如:
• 若一台雷射持續輸出500 W,表示在任意一秒中都穩定提供500 J能量。

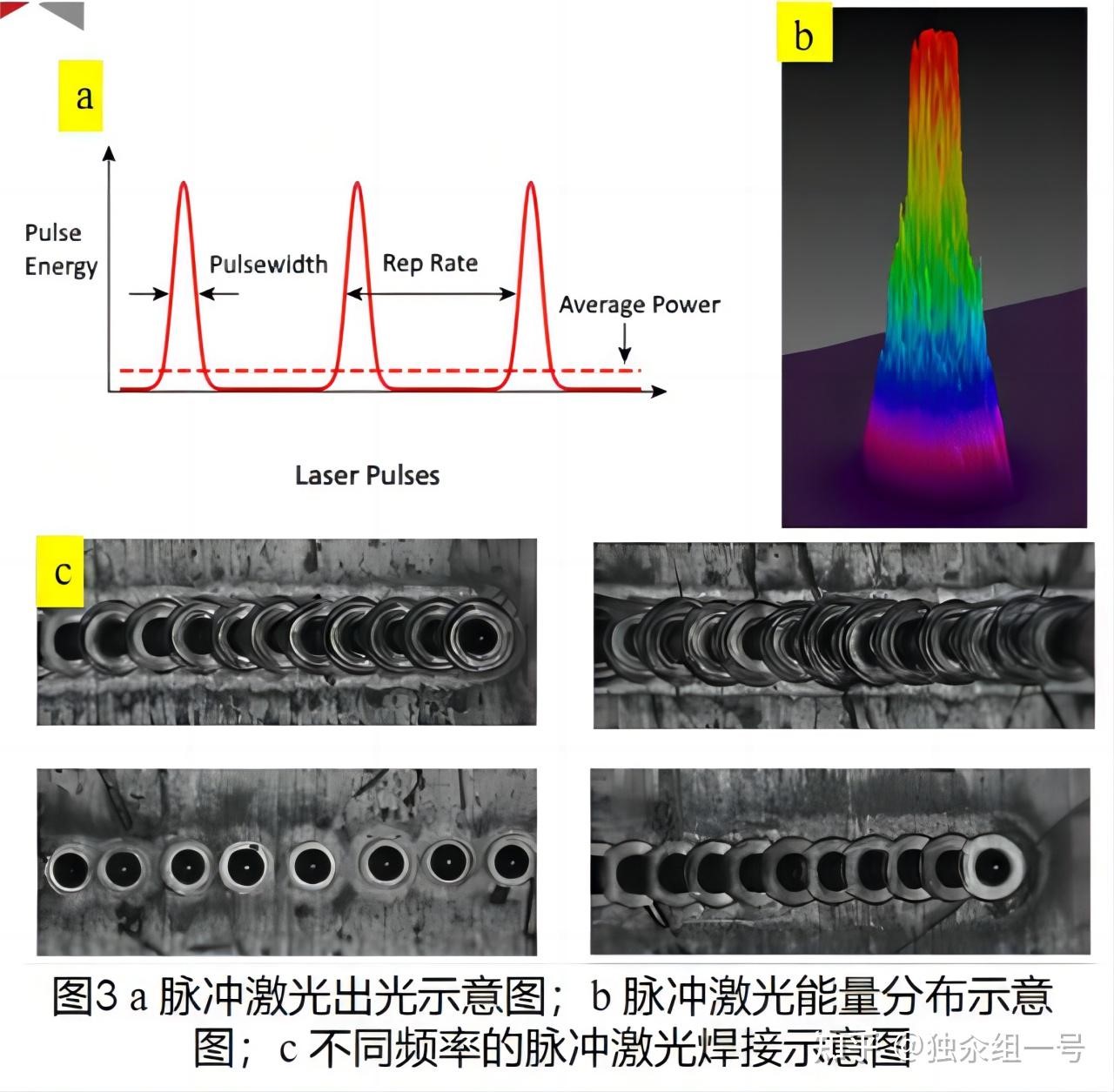

🔹 QCW雷射功率與脈衝能量:
QCW雷射的能量是以脈衝形式輸出,因此其平均功率與峰值功率的計算方式如下:
• 脈衝能量(E) = 峰值功率(P_peak) × 脈衝寬度(t_pulse)
• 平均功率(P_avg) = 脈衝能量 × 重複頻率(f)
• 或者:P_avg = P_peak × t_pulse × f
🧮 計算範例:
假設一台QCW雷射:
• 峰值功率:1500 W脈衝寬度:2 ms脈衝頻率:100 Hz
計算:
• 脈衝能量 = 1500 × 0.002 = 3 J
• 平均功率 = 3 × 100 = 300 W
可以看出,雖然它能瞬間輸出1500 W,但實際平均功率只有 300 W,這也是 QCW 能控制熱效應、但仍保有高能量密度的關鍵。
三、技術差異對三大應用的實際影響

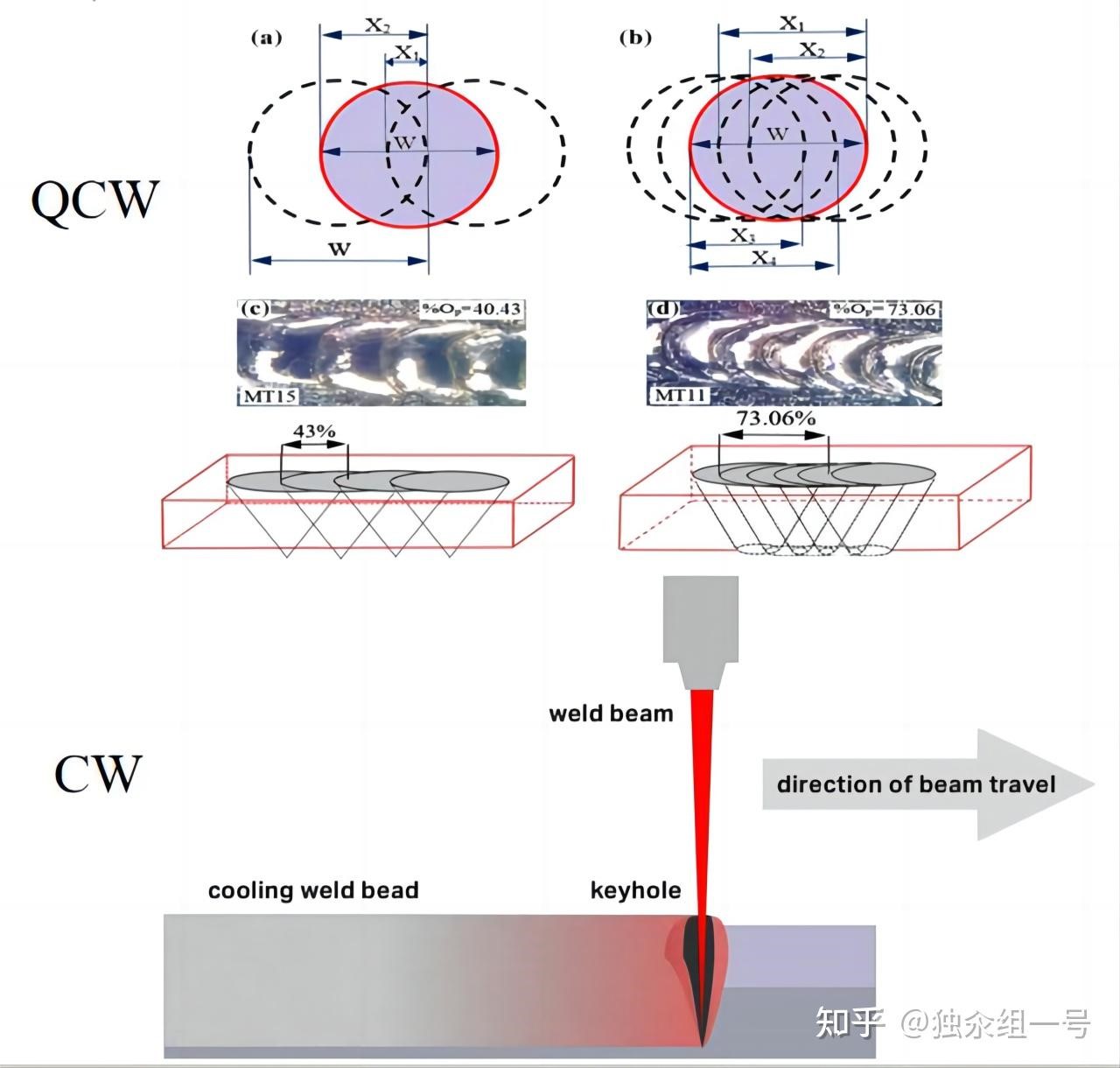

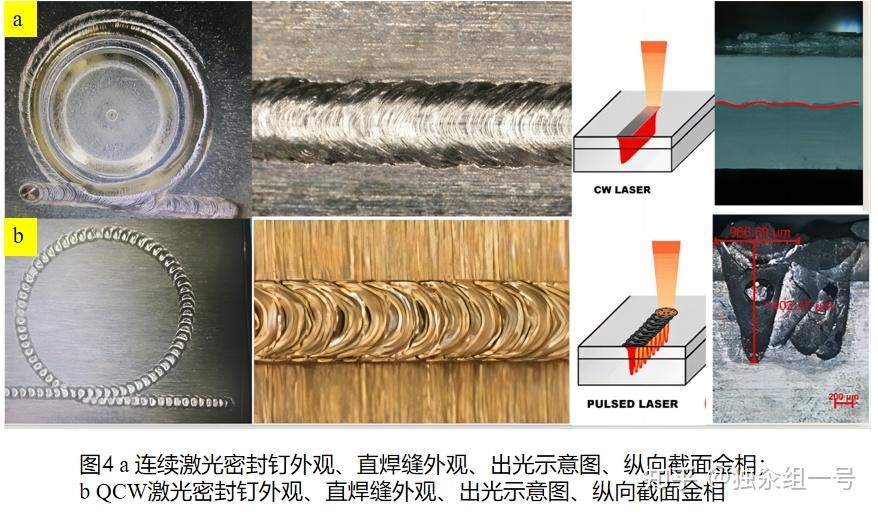

🔧 焊接應用
比較項目 | CW 雷射 | QCW 雷射 |
熱源控制 | 持續加熱,熔池穩定但熱擴散大 | 脈衝加熱,控制精細,熱影響小 |
峰值功率影響 | 適合大焊縫、深焊 | 可產生高峰值功率,適合點焊/微焊 |
熱變形 | 熱堆積導致變形風險較高 | 脈衝加熱,變形可控 |
應用案例 | 鋰電池模組、大型鈑金焊接 | 醫療微焊(心導管、植入物)、電子零件焊接 |
加工穩定性 | 穩定,但精細度受限 | 精度高,熱應力控制佳 |
✂️ 切割應用
比較項目 | CW 雷射 | QCW 雷射 |
切割模式 | 持續加熱、連續熔切 | 高能量脈衝剝除材料,適合薄件 |
邊緣品質 | 較多熔渣、需後處理 | 邊緣平滑、毛邊少 |
熱影響 | 熱影響區大,材料可能翹曲 | 熱輸入集中短暫,邊緣無變形 |
適用材料 | 厚鋼板、鋁合金 | 薄膜金屬、形狀記憶合金(如NiTi) |
加工尺寸 | 大面積、長距離 | 精密小區域、曲線或細線切割 |
✍️ 打標應用
比較項目 | CW 雷射 | QCW 雷射 |
打標深度 | 可深雕、燒蝕明顯 | 精細淺雕、邊緣銳利 |
精細程度 | 解像度中等 | 解像度高,邊緣清晰 |
熱傷害 | 熱效應大,周圍區域可能變色 | 熱集中,區域變色控制佳 |
材料適應性 | 適合塑膠、金屬 | 鈦、不鏽鋼、陶瓷等高硬度材料亦適用 |
應用案例 | 金屬牌、Logo、條碼標記 | 醫療器械序號、電子精密標示、刀具微標記 |
四、應用選擇建議(綜合性)
加工目標 | 推薦雷射源 | 原因 |
大面積、厚材料、高效率加工 | CW | 持續高功率輸出,效率高 |
精密焊接、熱變形控制嚴格 | QCW | 可調式脈衝能量,控制熱擴散 |
精細微切割或高對比打標 | QCW | 高峰值、高解像度,邊緣平整 |
資料來源: ChatGPT
圖片來源: Google
