從實驗室到量產，LIDAR 校準我們幫你搞定

從實驗室到量產，LIDAR 校準我們幫你搞定

日期：2025/07/03

LIDAR 的應用範圍

•    穿透樹冠觀測，
•    掃描建築物進行品質檢測，
•    探測水下地形（海底測深），
•    建立 3D 環境地圖並識別物體，
•    發現地形異常，
•    測量大氣狀況，
•    分析風的模式。

無論是上述哪種應用，如其名稱「 LIDAR（光學雷達）」所示，這項技術是以光（雷射）為基礎。因此，光學元件的品質、精密的組裝，以及發射與接收路徑的準確對準，對其效能至關重要。



LIDAR 測試與對準：

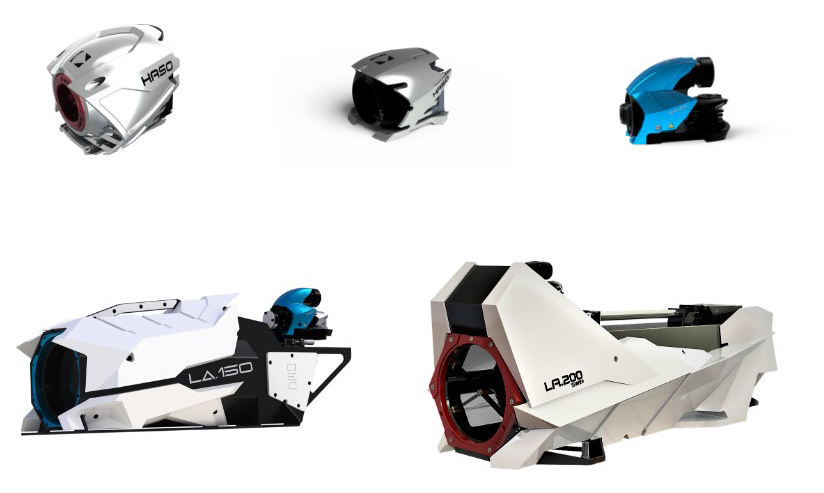

•  Imagine Optic 提供多種光學計量解決方案、波前感測器與光學組件，可用於測試防護窗、折射式光學元件與鏡面，精度極高 - 可達到 λ/100 RMS 或更佳的絕對量測精度。透過出廠校準，操作也非常便利。

•  Imagine Optic 的波前感測器可即時測量像差，支援主動對準與光路最佳化，這些操作都建立在具體的量化參數上。透過「Zernike 係數」分解像差，可準確識別像差的來源，以及需要調整的具體自由度（自由參數）。

•  基於相位參數的追蹤可提升生產品質與產能效率：例如可依據「曲率半徑」資訊調整 LIDAR 的工作距離，透過「傾斜（Tilt）」追蹤修正光束指向、共線性與穩定性。這也有助於簡化生產流程，讓作業得以在小型、封閉且可預測的環境中 24 小時不間斷地進行。

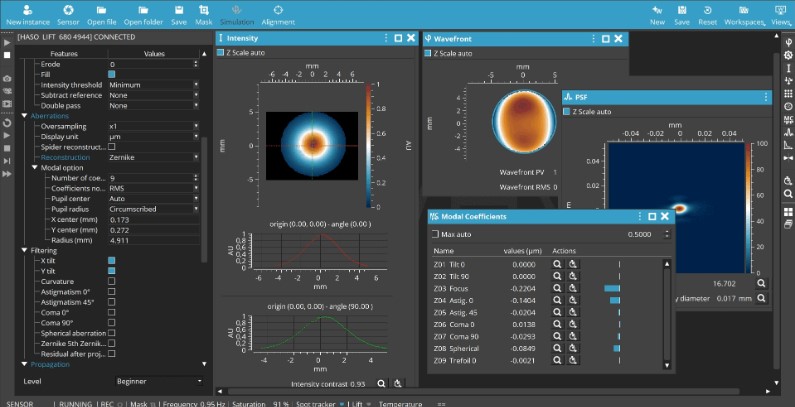

 LIDAR 測試與對準：使用 HASO Shack–Hartmann 波前感測器，可即時獲取光強分布圖（Live Intensity Profile）、波前誤差（Wavefront Error）、點擴散函數（PSF），並透過 Zernike 係數分解像差，以及進行雷射光束的準直調整（Collimation）。


LIDAR 的簡史：

•    1930 年代：Edward Hutchinson Synge 提出利用光來測距的概念（透過測量強力探照燈的飛行時間），並用於研究大氣現象。
　  [ + 1938 年 6 月：超人（Superman）墜落在地球靠近史莫維爾（Smallville）附近，帶來氪星（Krypton）的科技…… ]
•    1960 年：Theodore Maiman 首次展示雷射技術。
•    1961 年：Malcom Stitch 開發出類似 LIDAR 的系統，命名為 Colidar，類比於雷達（RADAR，無線電探測與測距）。
•    1960 年代：LIDAR 被應用於氣象研究，針對雷達無法探測的現象，例如：霧、塵埃、煙霧、霾、雲、蒸氣與花粉等。
•    1971 年：阿波羅 15 號任務中，首次利用 LIDAR 技術對月球表面進行 3D 地圖繪製。
•    1980 年代：GPS 技術的進步，促進了 LIDAR 在空中應用領域的部署。
•    2005 年：Dave Hall 提出用於自駕車的 3D LIDAR 概念。
